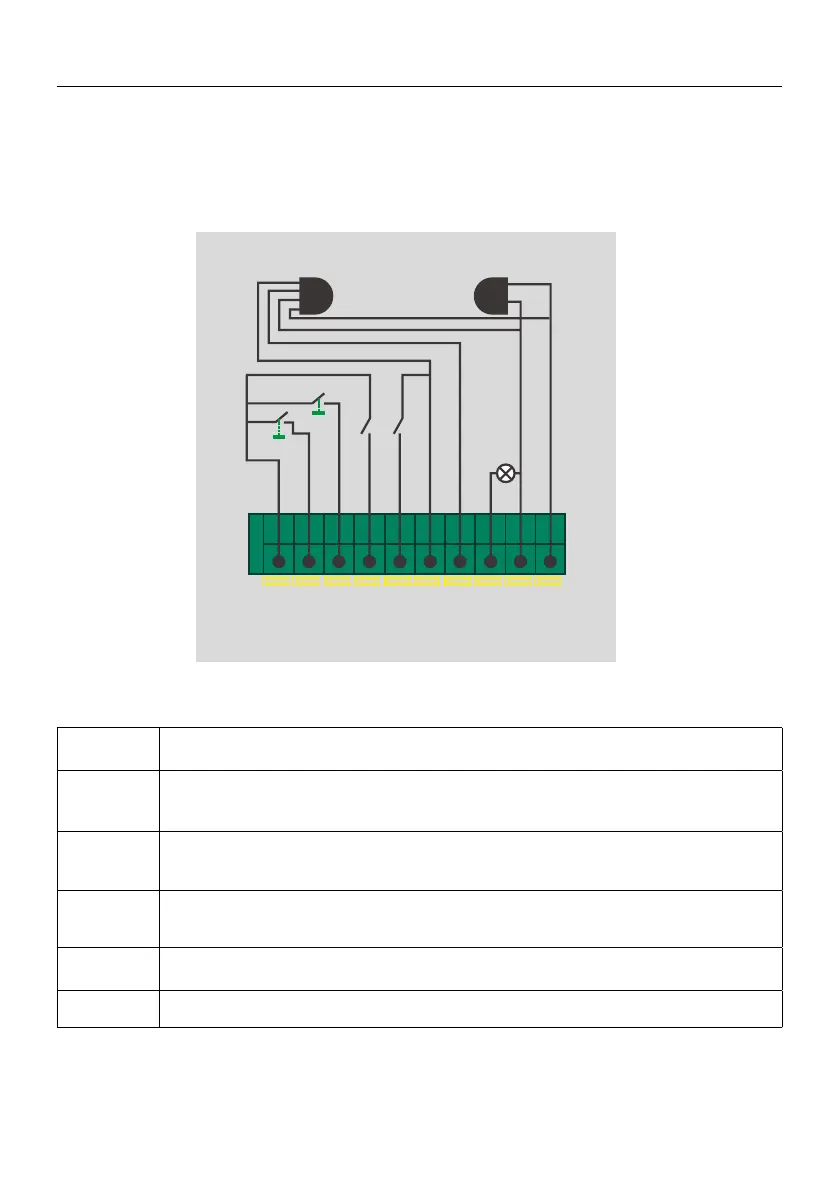

FUNKČNÍ SCHÉMA ZAPOJENÍ
(čtyřdrátové infračervené snímače / infračervená světelná opona)
STOP Svorkovnice bezpečnostního zastavení STOP (NC) normálně zavřený.
PB
Svorkovnice možnosti ovládání pohonu vrat, funkce viz podrobnosti
6.- 6.2 Funkční nabídka, svorka NO normálně otevřeno.
OPEN
Svorkovnice pro otevírání vrat (NO) normálně otevřeno.
Možnost denování funkce tlačítka
1.0
funkce pro režim tlačítka.
CLOSE
Svorkovnice pro ozavírání vrat (NO) normálně otevřeno.
Možnost denování funkce tlačítka funkce pro režim tlačítka.
PE
Svorkovnice pro bezpečnostní prvky (fotobuňky) 5.- aktivace funkce enable menu.
+24V/GND
DC12V Výstupní výkon max 0.2A.
COM
COM
STOP
PE
+24V
OPEN
CLOSE
SP15
TXRX
OPEN
CLOSE
