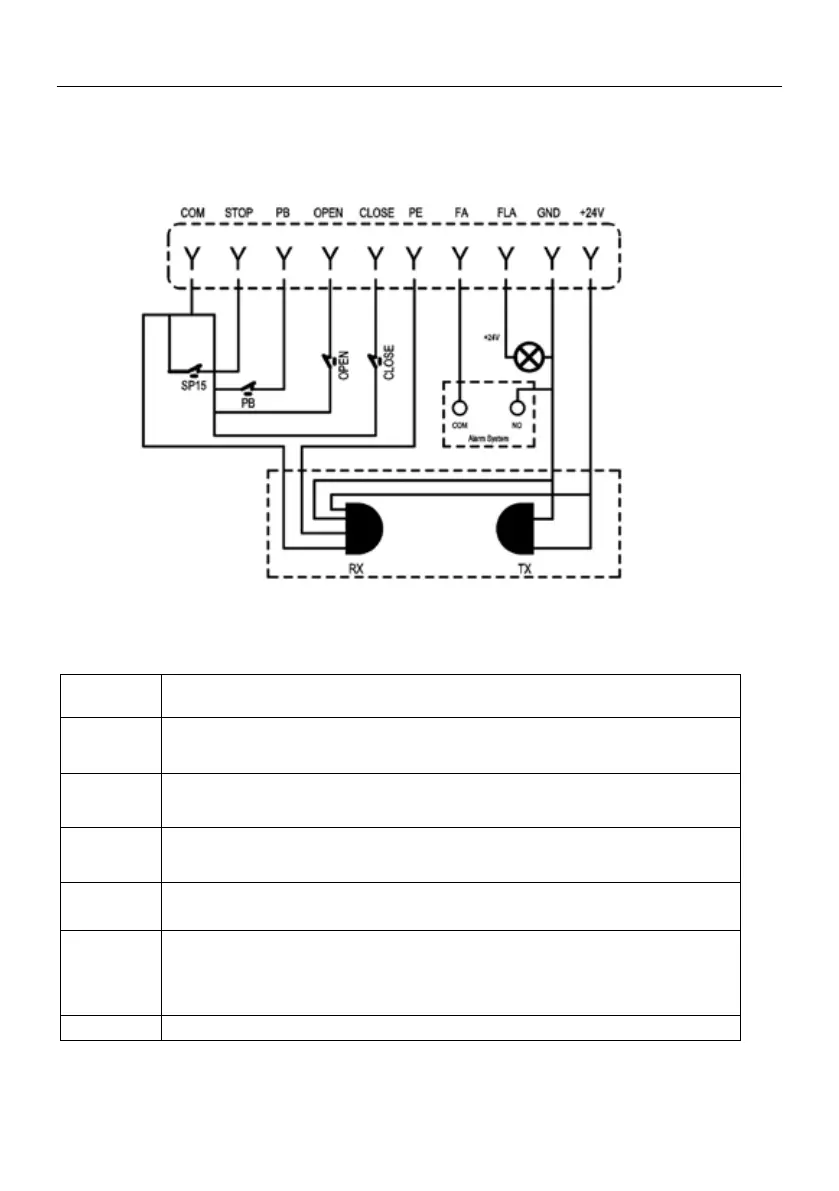

FUNKČNÍ SCHÉMA ZAPOJENÍ
(Infračervené snímače / infračervená světelná opona systému alarmu)
STOP
Zastavení v nouzovém režimu otevřeného normálně otevřeného kontaktu (NO) se
provádí dlouhým stisknutím po připojení pohonu bran.
PB
Zacisky pro řízení pohybu brány, vizte podrobnosti k jednotlivým funkcím.
6.- 6.2 Menu funkcí pro normálně otevřený vstup (NO)
OPEN
Normálně otevřený vstup (NO) zacisku pro otevírání vnější brány
Externí spínač může být denován jako funkce.
1.0
pro režim tlačítek.
CLOSE
Normálně otevřený port (NO) externí svorky zavírání brány
Externí spínač lze denovat jako funkci
1.0
pro tlačítkový režim.
PE
Infračervené senzory, infračervená světelná clona, viz podrobnosti 5.-
Nabídka aktivace funkcí.
GND/FA
Svorka požárního poplachového zařízení (standardně NO) .
Poznámka: Brána se automaticky otevře do otevřené koncové polohy, jakmile je
aktivována svorka FA (bez ohledu na stav brány), a brána nemůže provést žádné
další příkazy, dokud se svorka FA nevrátí do polohy NO (normálně otevřeno).
+24V/GND
Výstupní napětí DC24V (max. 0,2 A)
