166

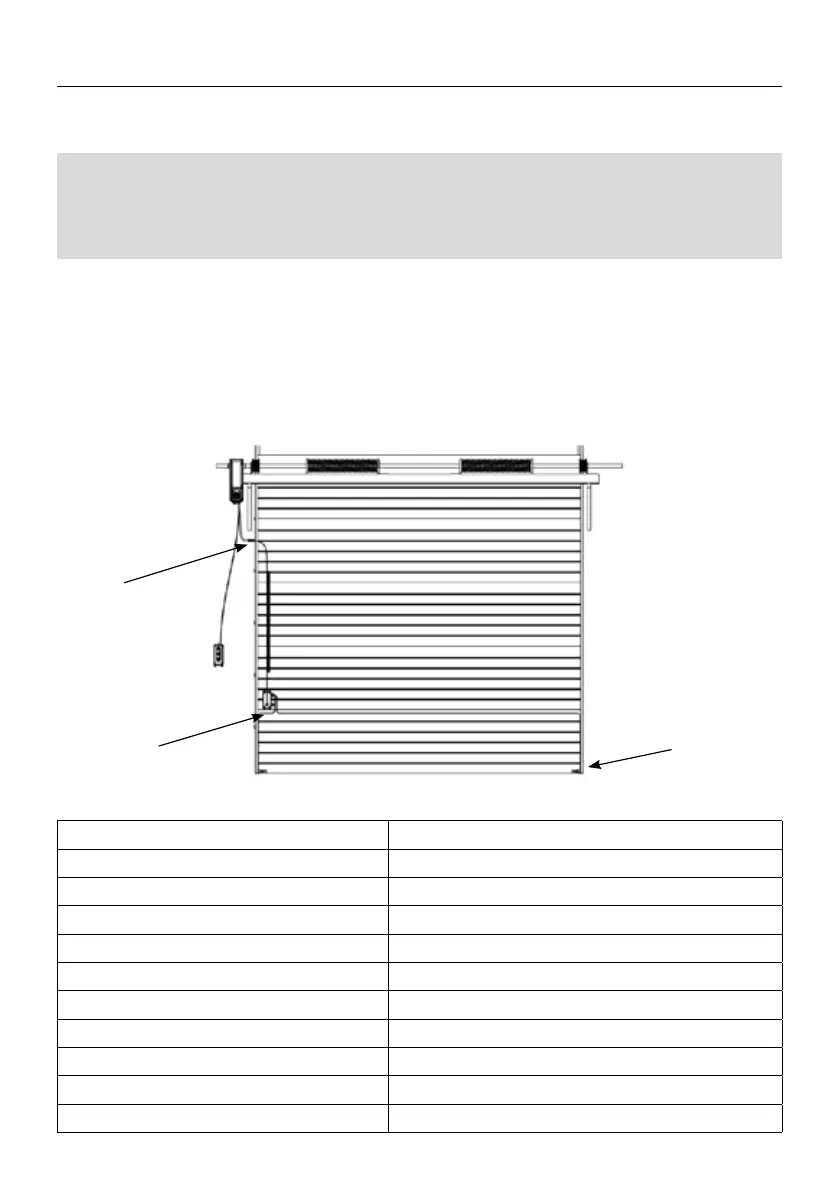

FUNKČNÍ SCHÉMA ZAPOJENÍ







1. Připevněte připojovací krabici ke bránovému panelu na straně umístění řídící jednotky
pohonu. Vložte vysílač a přijímač do spodního těsnění brány.
2. Připojte vysílač a přijímač optického zabezpečení do připojovací krabice, která je
pomocí spirálového kabelu připojena k pohonu. Spirálový kabel připevněte ke straně
vodící lišty pomocí držáku kabelu.

Při připojování optických snímačů hran k motoru pro použití. Musíte nejprve odstra-
nit 8,2K rezistor z ovládacího panelu. Postupujte podle
níže uvedenými pokyny, v ovládacím panelu nastavte funkci 6.8
Napětí
DC 12-24V
Spotřeba energie
pod 6mA
Detekční vzdálenost
0.5m ~ 10m
Slepé místo
Méně než 10 % detekční vzdálenosti
Detekce
Průhledné/neprůhledné objekty
Rozměry
37*13 mm
Délka kabelu vysílače
10 m
Délka kabelu přijímače
1 m
Teplotní rozsah
-20
0
C~75
0
C
Třída odolnosti proti vodě
IP67
Hmotnost
0.17 kg
