FUNKČNÍ SCHÉMA ZAPOJENÍ

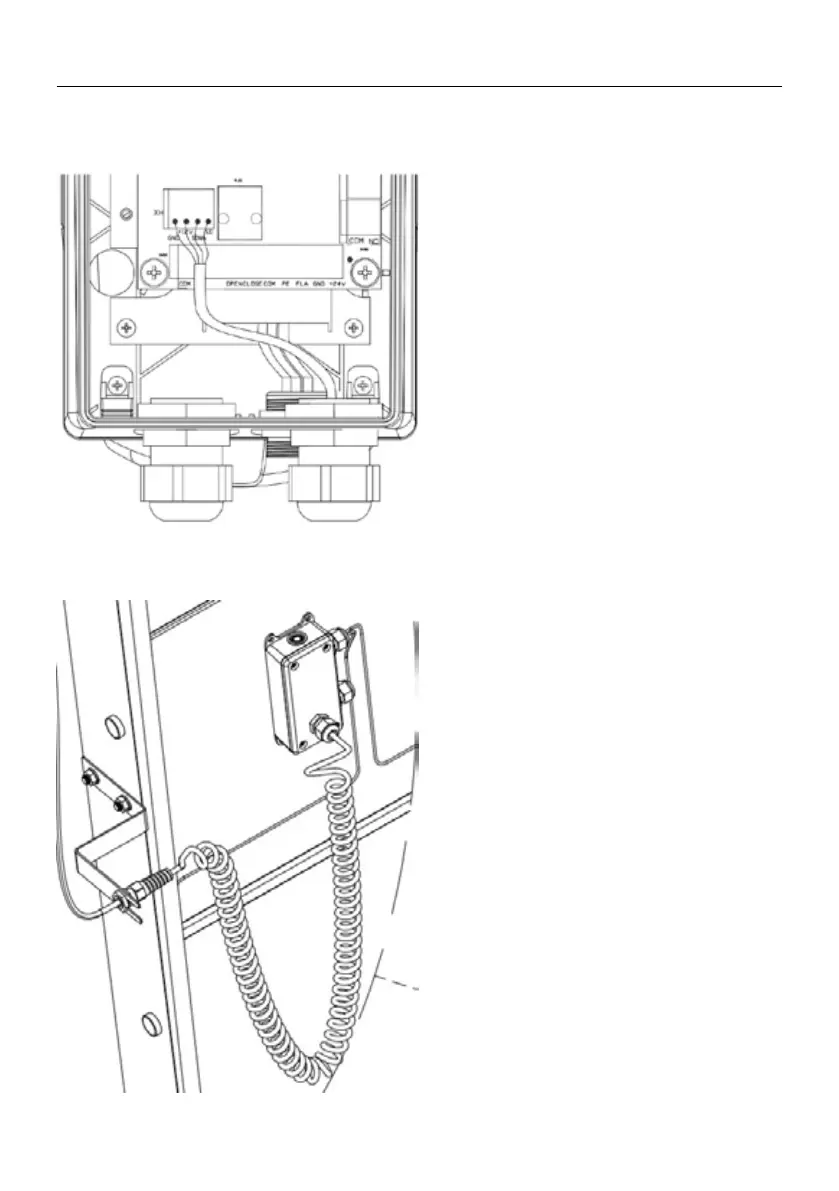

1. Při připojování spirálového kabelu k
pohonu je třeba nejprve odstranit rezi-
stor 8,2 K a jumper ze zabezpečovací
svorky v centrále a poté připojit spirálo-
vý kabel k pohonu.
2. Vstup +12 V připojte zeleným drátem
k SINA, černý drát připojte k SD.
1. Protiskluzový zákrutový prvek při-
pevněte do držáku spirálového kabelu,
a držák kabelu připevněte na bok vodící
lišty.
2. Pozor: Po protažení pružinového
drátu přes protiskluzový prvek pevně
utáhněte matku, aby se zabránilo poso-
uvání spirálového kabelu.
