FUNKČNÍ SCHÉMA ZAPOJENÍ
Konserwace
Pro zajištění stabilního a dlouhodobého provozu optických hranových senzorů je nutné
pravidelně provádět následující údržbu.
1. Zkontrolujte, zda jsou vysílače/ přijímače senzorů správně umístěny v dolním těsnění
(nevyklápějí), neposunuly se, neuvolnily se ani nedeformovaly.
2. Zkontrolujte kabeláž a připojení, zda není uvolněná, špatně spojená nebo přerušená.
3. Zkontrolujte, zda není na detekční ploše prach nebo voda.
4. Zkontrolujte, zda je dolní těsnění společně s umístěnými senzory správně přilehlé k
podložce.

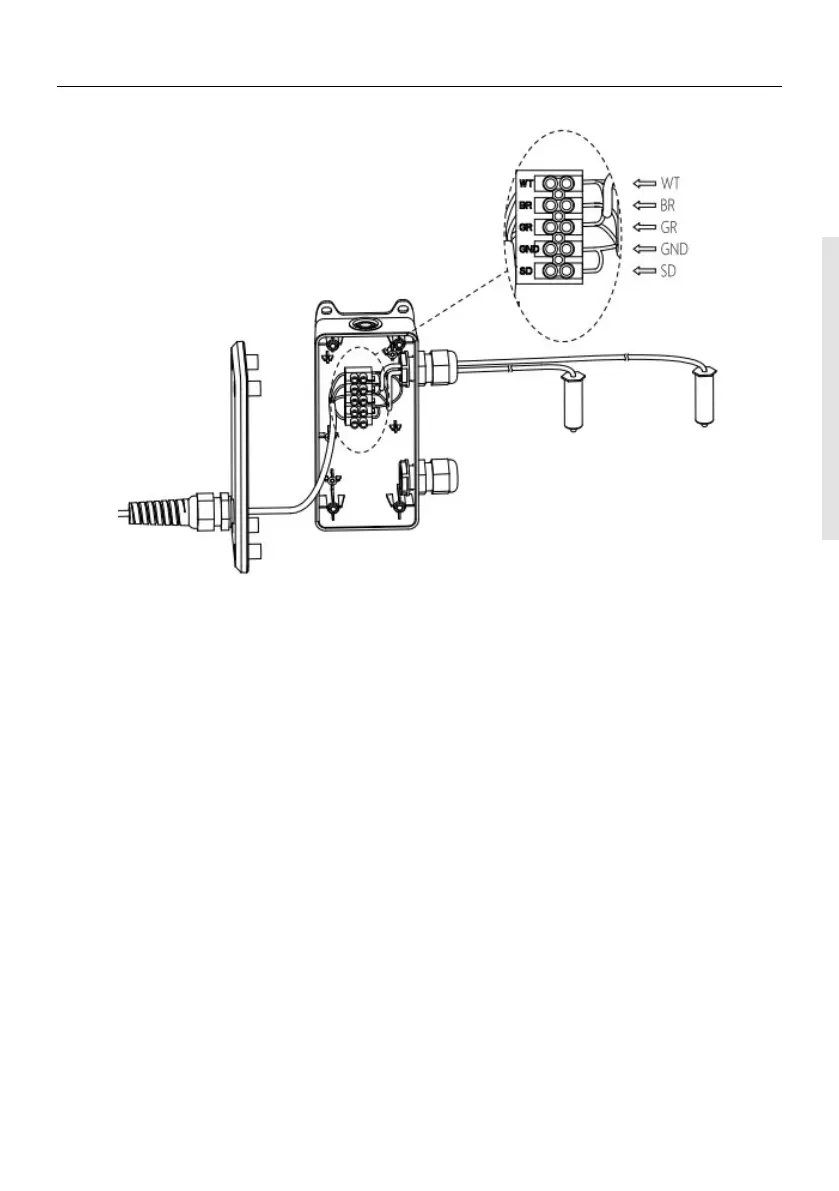

Při připojování spirálového kabelu k řídící jednotce je třeba nejprve odstranit rezistor
8,2 K a spojku ze zabezpečovací svorky v řídící jednotce a poté připojit spirálový kabel
k řídící jednotce zleva doprava podle barevných kabelů. Bílý kabel je připojen k WT,
červený kabel je připojen k BR, zelený kabel je připojen k GR a černý kabel je připojen
k SD.
Upozornění: Pokud je připojovací krabice nainstalována na bráně, ale zabezpečovací
zařízení na bráně není nainstalováno, měla by být svorka SD v připojovací krabici
uzavřena se zemí (GND) pomocí spojky.
