204
+/-

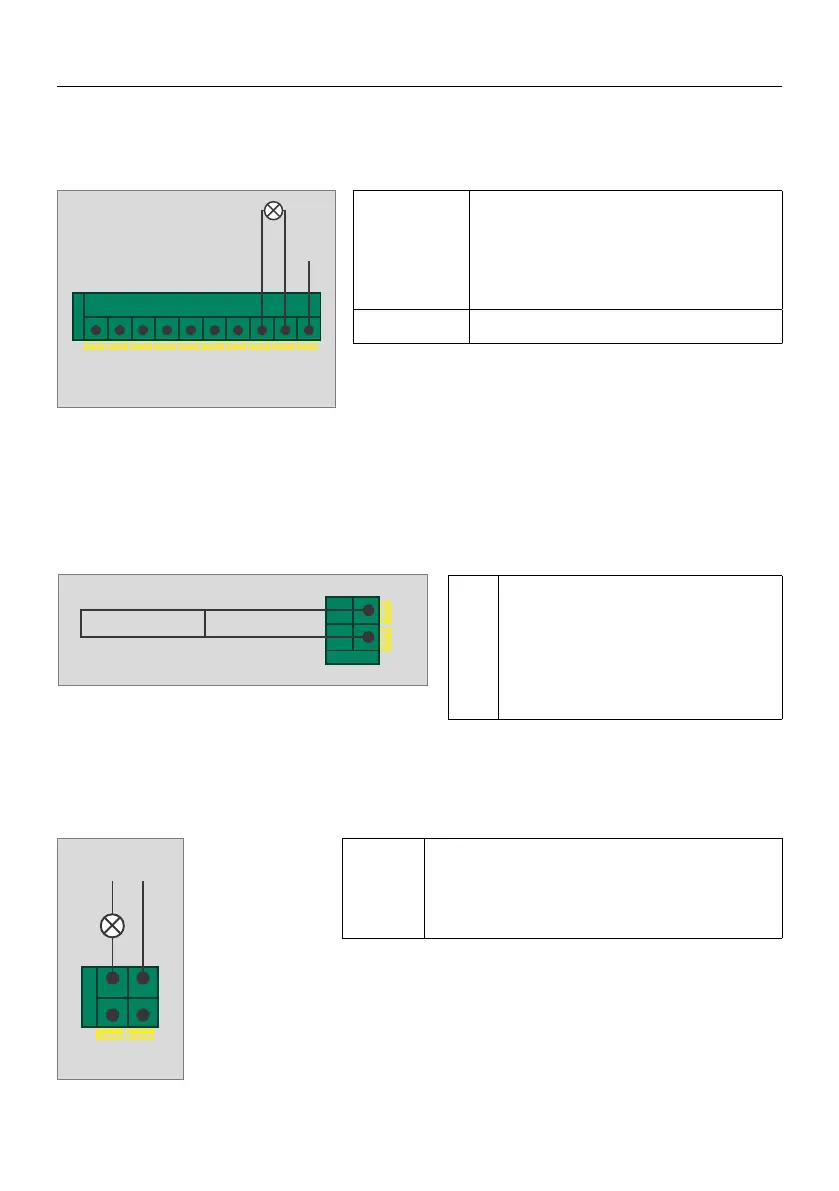

Sortie d'alimentation +/- 24V pour
l'électroverrouillage 24V DC, charge
maximale de 2A, fonction de temps
de fonctionnement de 3 secon-
des dans le MENU. 6.3 doit être
activé(e).
FLASH/GND
Bornier de sortie pour le voyant d'aver-
tissement DC24V, courant maximal du
moteur de 0,2A. Le menu des fonctions
6.4 indique l'état de la fonction.
+24V/GND DC 24V/ MAX 0.2A
COM/NO
Sortie relais, Module de sorties relais XH06,
max. 100W. Des informations détaillées peu-
vent être trouvées dans le menu des fonc-
tions. 6.7
COM
COM
STOP
PE
+24V
OPEN
CLOSE
+24V
+24V
-
+
-
+
N L
DESCRIPTIONS DES ENTRÉES/SORTIES DU PUPITRE DE COMMANDE
SERRURE
