STARCUS F35 - Page 205

205



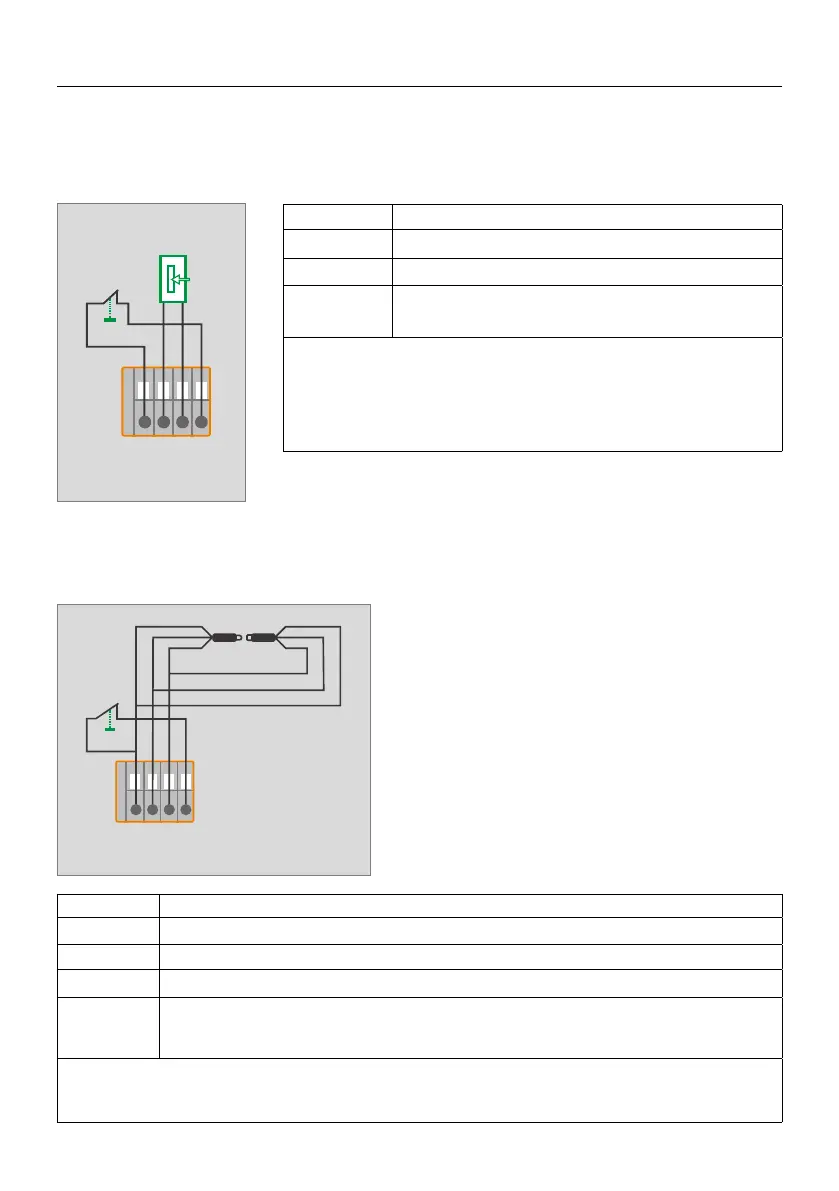

(Protection des portes de service/Barre de sécurité électrique)
GND GND
+12V +12V
SINA Signal
SP15/SD
Bornier de l'appareil de sécurité pour les portes de
service/les portes d'accès.
Attention 1 : SP15 est déconnecté, l'entraînement de la porte s'arrête
et toutes les fonctions de contrôle deviennent inactives.
Attention 2 : La barre de sécurité électrique est en court-circuit pen
-
dant le processus de fermeture, et l'entraînement de la porte se met
automatiquement en marche arrière.

+12V
SD

8K2
SP15


(capteurs infrarouges à trois ls (OSE) /protection des portes d'accès)
GND GND
+12V +12V
SINA Signal
SP15/SD Bornier de l'appareil de sécurité pour les portes de service/les portes d'accès.
Capteurs
infrarouges à
trois ls.
Activer le menu de fonction 6.8 / .2 Activer le port du capteur infrarouge à trois ls
(utiliser nos capteurs infrarouges standard)
Attention : SP15 est déconnecté, le moteur s'arrête et toutes les fonctions de contrôle sont inactives.
Pendant le processus de fermeture, les capteurs infrarouges à trois ls sont bloqués, et l'entraînement
de la porte est automatiquement inversé.

+12V
SD

SP15
DESCRIPTIONS DES ENTRÉES/SORTIES DU PUPITRE DE COMMANDE
