(capteurs infrarouges à quatre ls / rideau de lumière infrarouge)
STOP
La fonction d'arrêt d'urgence pour une porte normalement ouverte (NO) est activée en
maintenant enfoncé le bouton pendant une période prolongée après la connexion du
moteur de la porte.
PB
Borniers de commande pour le fonctionnement du moteur de la porte de garage, veuillez
vous référer aux détails spéciques de chaque fonction.
6.- 6.2 Menu pour la fonction du port normalement ouvert (NO)
OPEN
Port normalement ouvert (NO) de la borne d'ouverture de la porte extérieure.
Le commutateur externe peut être déni comme fonction
1.0
pour le mode bouton.
CLOSE
Port normalement ouvert (NO) de la borne de fermeture de la porte extérieure.
Le commutateur externe peut être déni comme fonction
1.0
pour le mode bouton.
PE
Capteurs infrarouges, rideau de lumière infrarouge, voir les détails à la position 5.-
Menu d'activation des fonctions.
+24V/GND
Puissance de sortie DC24V (max. 0,2A).
COM
COM
STOP
PE
+24V
OPEN
CLOSE
SP15
TXRX
OPEN
CLOSE

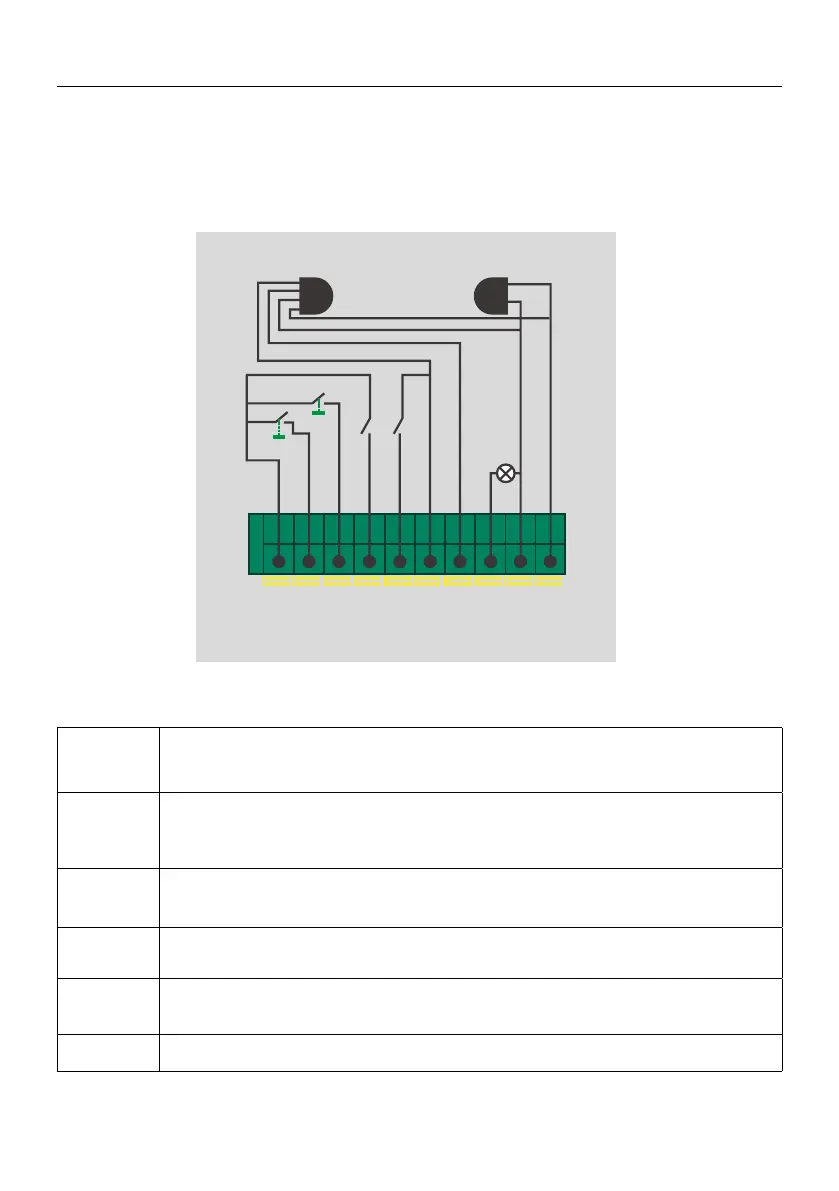

DESCRIPTIONS DES ENTRÉES/SORTIES DU PUPITRE DE COMMANDE
