37

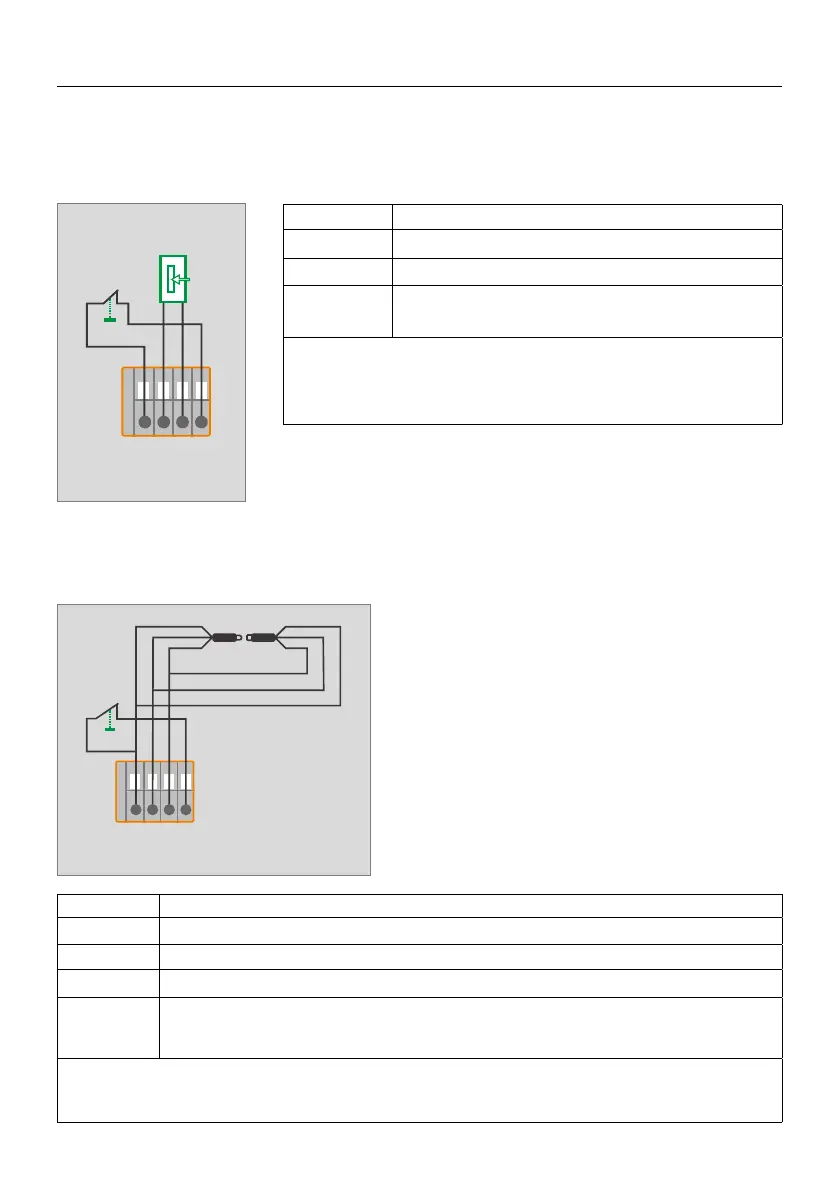

(Ochrona drzwi serwisowych/ Listwa bezpieczeństwa elektrycznego)
GND GND
+12V
+12V
SINA
Sygnał
SP15/SD
Zacisk urządzenia zabezpieczającego drzwi serwi-
sowe/drzwi przejściowe.
Uwaga 1: SP15 jest odłączony, napęd bramy zatrzymuje się, a wszystkie
funkcje sterowania stają się nieaktywne.
Uwaga 2: Elektryczna listwa bezpieczeństwa jest zwarta podczas proce-
su zamykania, a napęd bramy automatycznie cofa się.
OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ
+12V
SD
8K2
SP15
(trójprzewodowe czujniki podczerwieni (OSE) /zabezpieczenie drzwi przejściowych)
GND GND
+12V
+12V
SINA
Sygnał
SP15/SD
Zacisk urządzenia zabezpieczającego drzwi serwisowe/drzwi przejściowe.
Trójprzewo-
dowe czujniki
podczerwieni
Włącz menu funkcji 6.8 / .2 Włącz trójprzewodowy port czujnika podczerwieni (użyj
naszych standardowych czujników podczerwieni)
Uwaga: SP15 jest odłączony, silnik zatrzymuje się, a wszystkie funkcje sterujące są nieaktywne. Podczas pro-
cesu zamykania trójprzewodowe czujniki podczerwieni są blokowane podczas zamykania, a napęd bramy jest
automatycznie cofany.
+12V
SD
SP15
