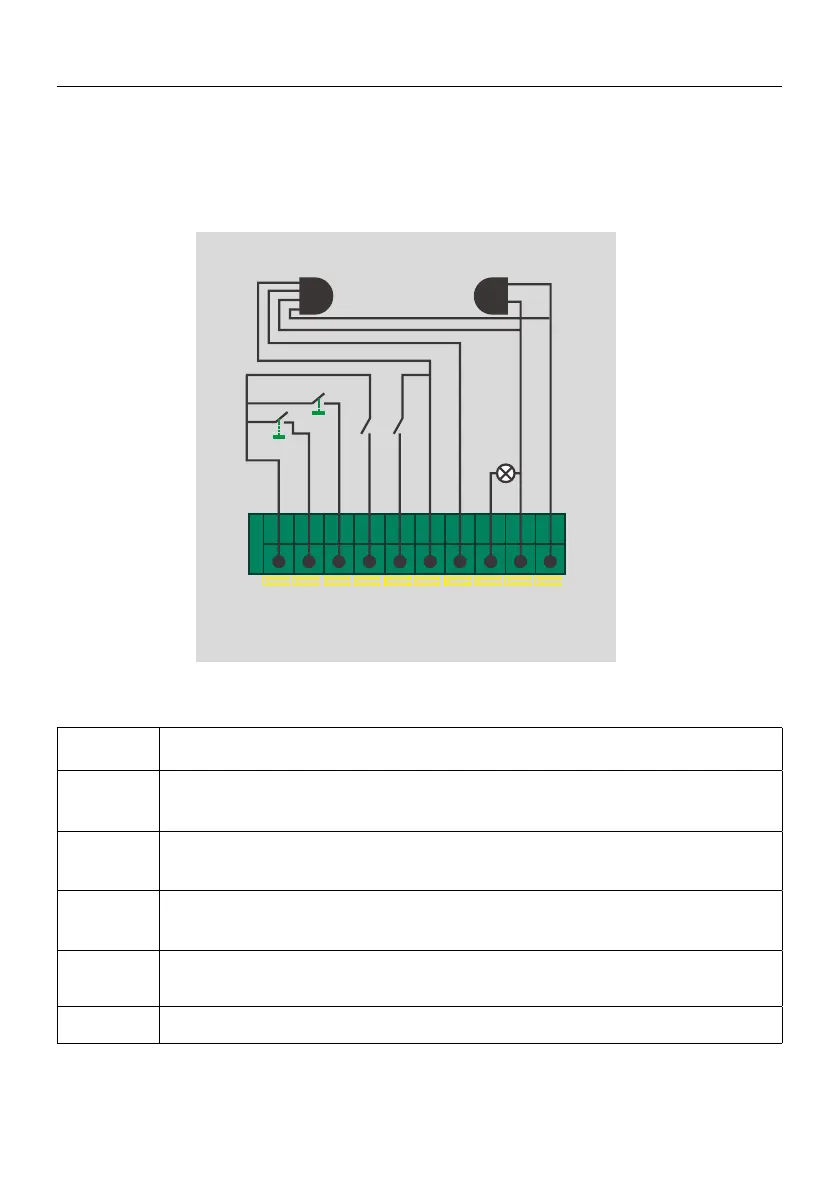

OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ
(czteroprzewodowe czujniki podczerwieni / kurtyna świetlna na podczerwień)
STOP
Zatrzymanie awaryjne normalnie otwartego port (NO), wykonuje tryb długiego naciśnię-
cia po podłączeniu, napęd bram;
PB
Zaciski sterowania pracą napędu bramy, patrz szczegóły dotyczące poszczególnych funkcji
6.- 6.2 Menu funkcji normalnie otwartego portu (NO)
OPEN
Normalnie otwarty port (NO) zacisku otwierania bramy zewnętrznej
Zewnętrzny przełącznik może być zdeniowany jako funkcja
1.0
dla trybu przycisków.
CLOSE
Normalnie otwarty port (NO) zacisku zamykania bramy zewnętrznej
Zewnętrzny przełącznik może być zdeniowany jako funkcja
1.0
dla trybu przycisków.
PE
Czujniki podczerwieni, kurtyna świetlna podczerwieni, zobacz szczegóły 5.-
Menu włączania funkcji
+24V/GND
Moc wyjściowa DC24V (maks. 0,2A)
COM
COM
STOP
PE
+24V
OPEN
CLOSE
SP15
TXRX
OPEN
CLOSE
