OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ

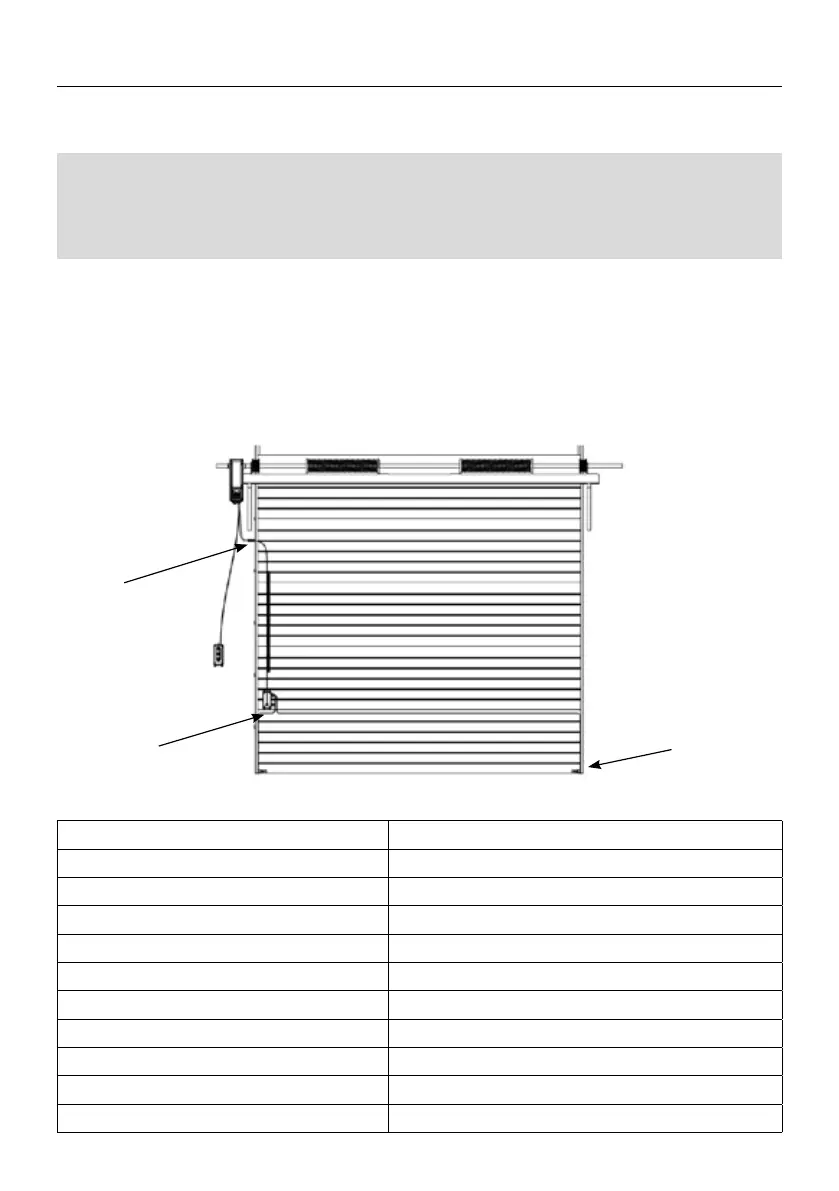

1. Zamocuj puszkę przyłączeniową do panela bramy od strony umiejscowienia centrali
sterowniczej napędu. Nadajnik i odbiornik umieść w dolnej usczelce bramy.
2. Nadajnik i odbiornik zabezpieczenia optycznego podpinamy do puszki przyłaczeniowej,
która poprzez przewód spiralny jest podłączona do napędu.
Kabel spiralny należy przymocować z boku prowadnicy za pomocą uchwytu kabla:
Podczas podłączania optycznych czujników krawędziowych do silnika w celu użycia.
Należy najpierw usunąć rezystor 8,2K z centrali sterowniczej. Postępuj zgodnie
z poniższymi instrukcjami, w centrali sterowniczej ustaw funkcję 6.8
Napięcie
DC 12-24V
Pobór energii
poniżej 6mA
Odległosć wykrywania
0.5m ~ 10m
Martwa strefa
Mniej niż 10% odległości wykrywania
Detakcja
Obiekty przezroczyste/nieprzezroczyste
Wymiary
37*13 mm
Długość przewodu nadajnika
10 m
Długość przewodu odbiornika
1 m
Zakres temperatury
-20
0
C~75
0
C
Klasa odporności na wodę
IP67
Waga
0.17 kg
