OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ

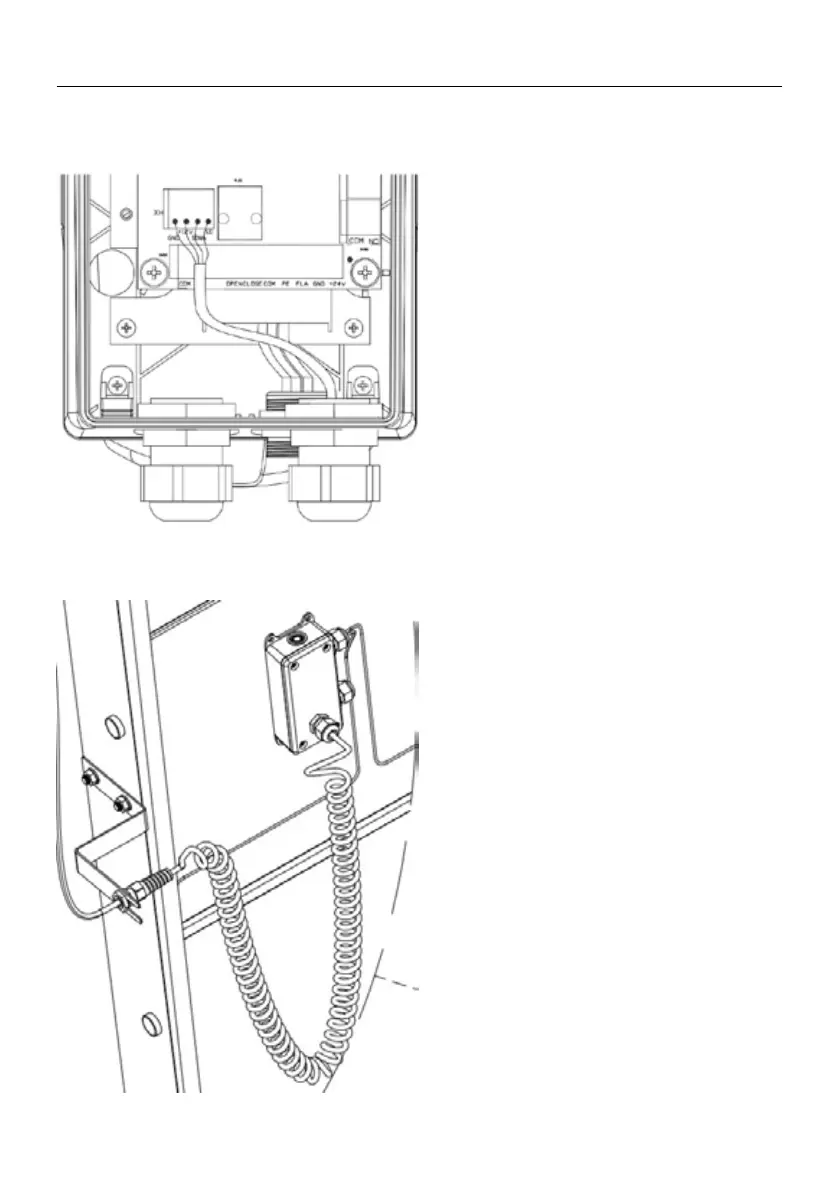

1. Gdy podłączamy przewód spiralny
do napędu, należy najpierw usunąć
rezystor 8,2 K oraz zworkę z zacisku
bezpieczeństwa w centrali, a następnie
podłączyć przewód spiralny do napędu.
2. Wejście +12 V, zielony przewód
podłączamy do SINA, czarny przewód
podłączamy do SD.
1. Odporny na skręcanie dławik
montujamy w uchwycie kabla
spiralnego, a uchwyt kabla montujemy
z boku prowadnicy.
Uwaga: Po przejściu drutu sprężyny
przez dławik trzeba dokręcić nakrętkę,
aby zapobiec przesuwaniu się
przewodu spiralnego.
