OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ
Konserwacja
Aby optyczne czujniki krawędzi działały stabilnie przez długi czas, należy przeprowa-
dzać następujące regularne przeglądy.
1. Sprawdź, czy czujniki nadajnik / odbiornik są prawidłowo zamontowane w dolnej
uszczelce (nie wypadają) przesunięte, luźne lub zdeformowane.
2. Sprawdź okablowanie i połączenia pod kątem poluzowania, słabego styku
i rozłączenia.
3. Sprawdź, czy na powierzchni wykrywania nie ma kurzu lub wody.
4. Sprawdź, czy uszczelka dolna wraz z umieszczonymi w niej sensorami prawidłowo
przylega do podłoża.

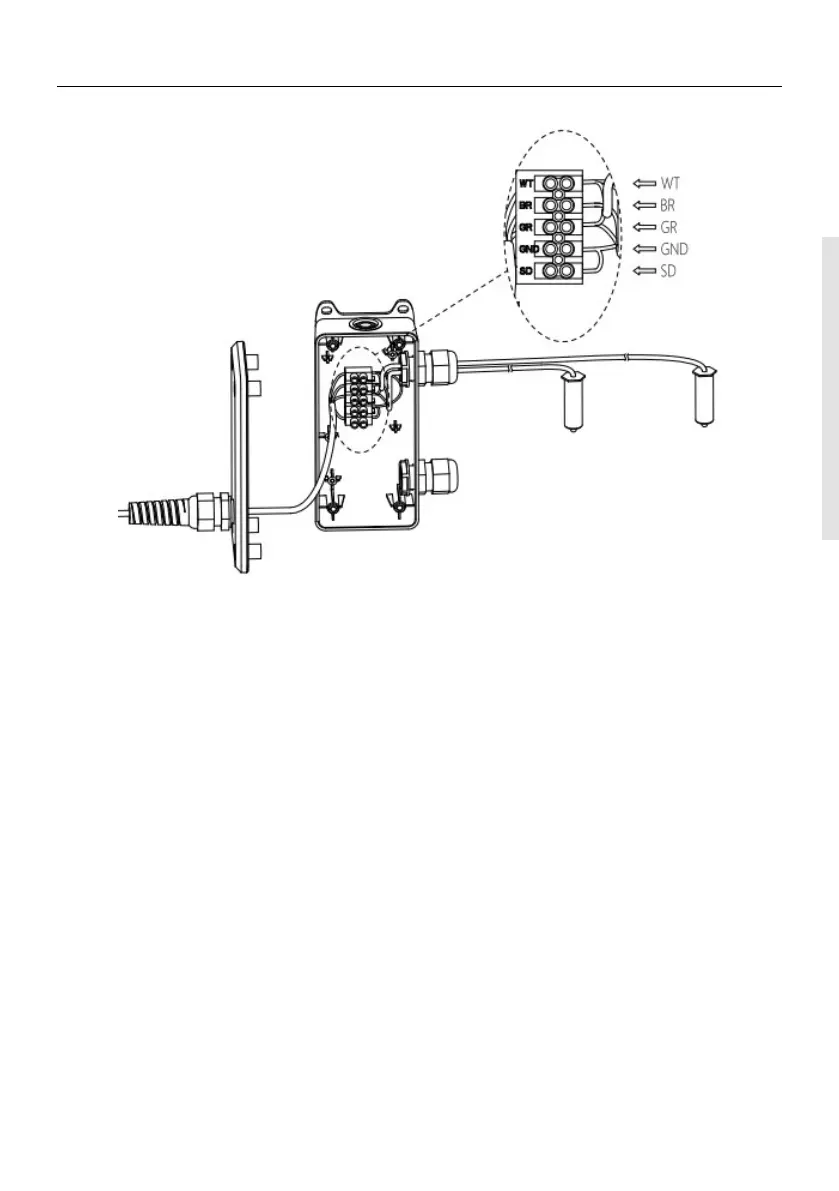

1. Gdy podłączamy przewód spiralny do centrali sterowniczej, należy najpierw usunąć
rezystor 8,2 K oraz zworkę z zacisku bezpieczeństwa w centrali, a następnie podłączyć
przewód spiralny do centrali od lewej do prawej, zgodnie z kolorem przewód. Biały prze-
wód do WT, czerwony przewód jest podłączony do BR, zielony przewód jest
podłączony do GR, a czarny przewód jest podłączony do SD.
Uwaga: Gdy puszka przyłączeniowa jest zainstalowana na bramie, ale urządzenie
zabezpieczające drzwi w bramie nie jest zainstalowane, SD na zacisku okablowania
w puszce przyłączowej powinno być zwarte z GND poprzez zworkę.
