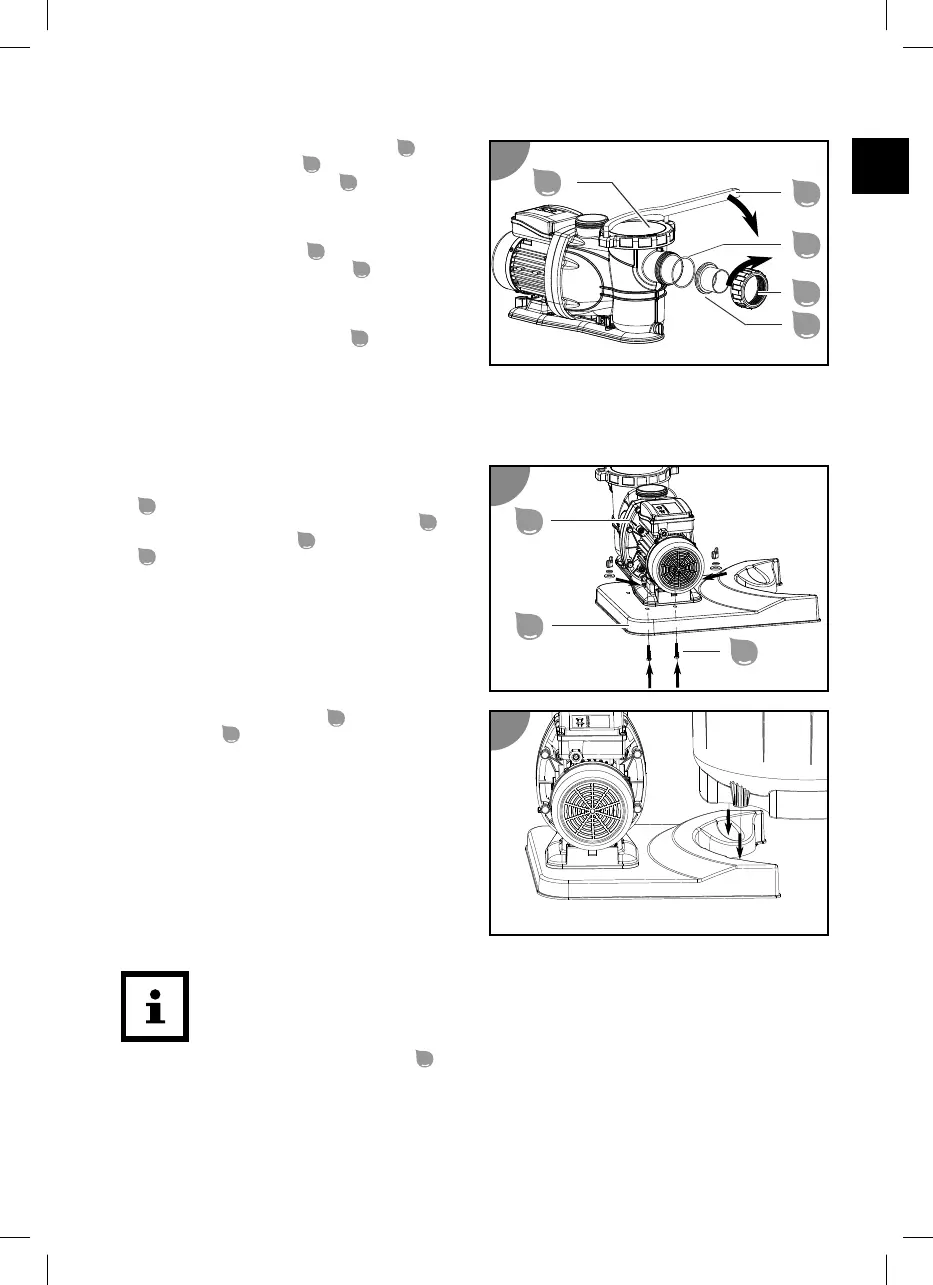

Steinbach Premium 100 - Pumpe auf Grundplatte Montieren; Filterkessel Vorbereiten

1. Legen Sie die O-Ring-Dichtung groß
19
in
den Leitungsanschluss
17
der Pumpe ein.
2. Führen Sie den Schraubring
18
der Pumpe
über den Leitungsanschluss.
3. Drehen Sie den Schraubring im
Uhrzeigersinn bis dieser handfest sitzt.
4. Setzen Sie den Vorfilter
27
in die Pumpe ein.
5. Setzen Sie den Vorfilterdeckel
15
auf das
Pumpengehäuse auf.
Achten Sie auf die Ausnehmungen am
Vorfilterdeckel und Pumpengehäuse.
6. Setzen Sie das Hilfswerkzeug
26
in die
beiden Bohrungen des Vorfilterdeckels.
7. Drehen Sie den Vorfilterdeckel mit dem
Hilfswerkzeug im Uhrzeigersinn fest.
Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden.
Pumpe auf Grundplatte montieren
1. Stecken Sie die Gewindeschrauben des
Schraubensets für die Fixierung der Pumpe
23
von unten in die beiden Löcher mit
Sechskant-Aussparung der Grundplatte
13
.
2. Stellen Sie die Pumpe
14
auf die Grundplatte
13
, sodass die Schraubgewinde durch die
Fixieröffnungen im Pumpensockel ragen.
3. Führen Sie jeweils die Beilagscheibe und
anschließend die Fächerscheibe über das
Schraubgewinde.
4. Setzen Sie jeweils eine Flügelschraube auf
und ziehen Sie diese fest.
Die Pumpe ist auf die Grundplatte montiert.
5. Verbinden Sie Grundplatte
13
mit dem
Filterkessel
6
.
Die Grundplatte ist mit dem Filterkessel
verbunden.
Filterkessel vorbereiten
Der Filterkessel baut im Betrieb einen hohen Druck auf und muss daher 100% abdichten.
Die korrekte Montage des Filterkessels erfordert einen höheren Kraftaufwand, lassen Sie
sich daher von einer zweiten Person helfen.
Gehen Sie wie folgt vor, um den Filterkessel
6
vorzubereiten:
1
1
19
17
18
15
26
2
2
3
14
13
23
3
3
13
