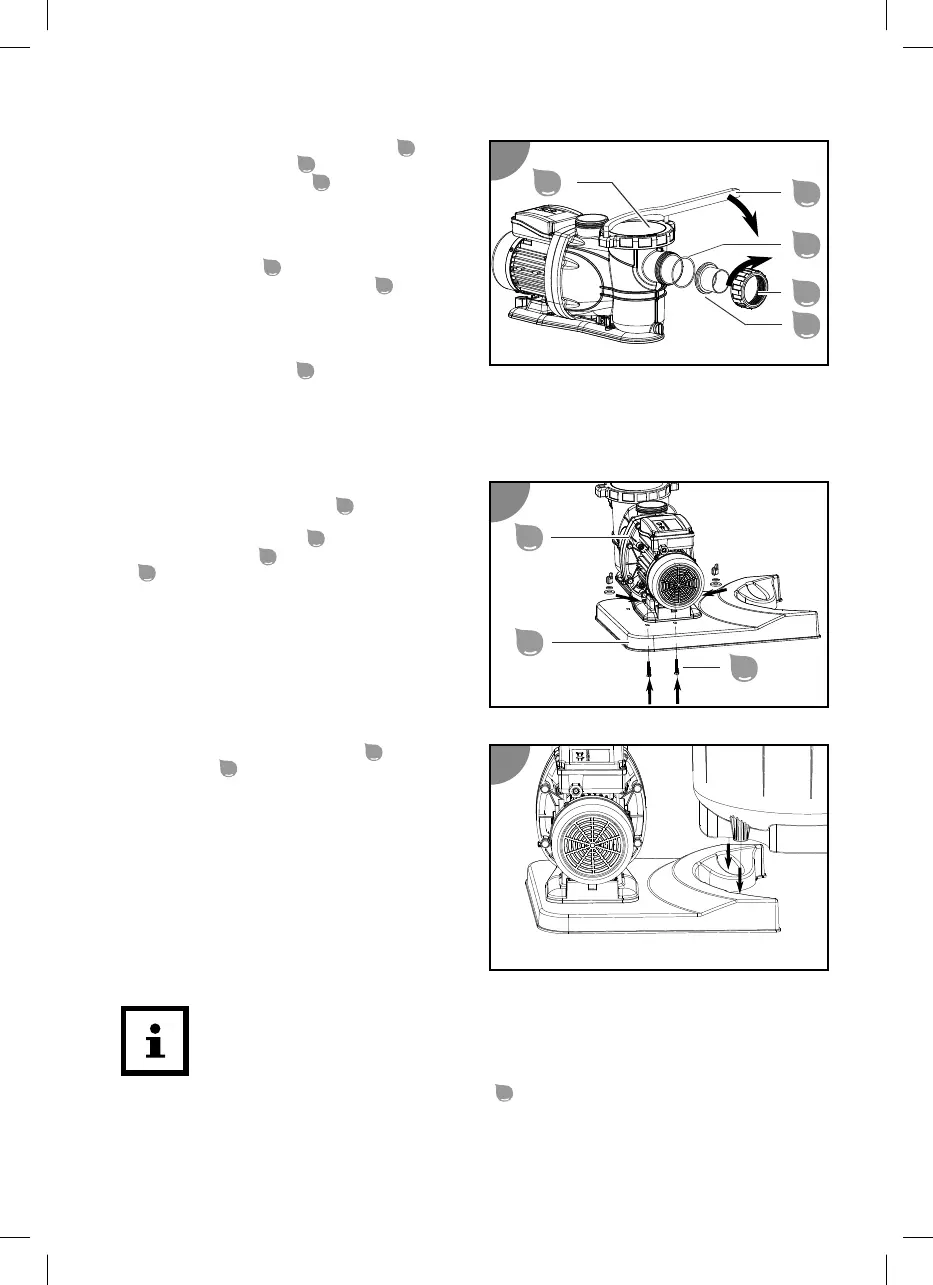

Steinbach Premium 100 - Installer la Pompe Sur la Plaque de Support; Préparer la Cuve de Filtration

1. Insérez le joint torique grand modèle
19
dans
le raccord de conduite
17
de la pompe.
2. Placez l’anneau à visser
18
de la pompe au-
dessus du raccord de conduite.
3. Tournez l’anneau à visser à la main dans le
sens des aiguilles d’une montre jusqu’à ce
que celui-ci soit serré.
4. Placez le préfiltre
27
dans la pompe.
5. Replacez le couvercle du préfiltre
15
sur le
coffret de la pompe.
Tenez compte des évidements sur le
couvercle du préfiltre et le coffret de la
pompe.
6. Placez l’outil auxiliaire
26
dans les deux
alésages du couvercle du préfiltre.
7. Serrez à fond le couvercle du préfiltre avec l’outil auxiliaire dans le sens des aiguilles d’une montre.
La pompe est prête à fonctionner et peut être raccordée aux conduites.
Installer la pompe sur la plaque de support
1. Insérez les vis filetées du jeu de vis utilisé
pour la fixation de la pompe
23
par le bas
dans les deux trous avec encoche à six pans
de la plaque de support
13
.
2. Placez la pompe
14
sur la plaque de support
13
de telle façon que les filetages dépassent
par les ouvertures de fixation situées dans le
socle de la pompe.
3. Placez chaque fois la rondelle plate puis la
rondelle à éventail sur le filetage.
4. Installez chaque fois une vis à oreilles et
vissez-la.
La pompe est installée sur la plaque de
support.
5. Raccordez la plaque de support
13
à la cuve
de filtration
6
.
La plaque de support est raccordée à la cuve de
filtration.
Préparer la cuve de filtration
Pendant le fonctionnement, la cuve de filtration est soumise à une pression élevée et doit
donc être étanchéifiée à 100%. Le montage correct de la cuve de filtration exige
beaucoup de force. Demandez par conséquent l’aide d’une seconde personne.
Procédez comme suit pour préparer la cuve de filtration
6
:
