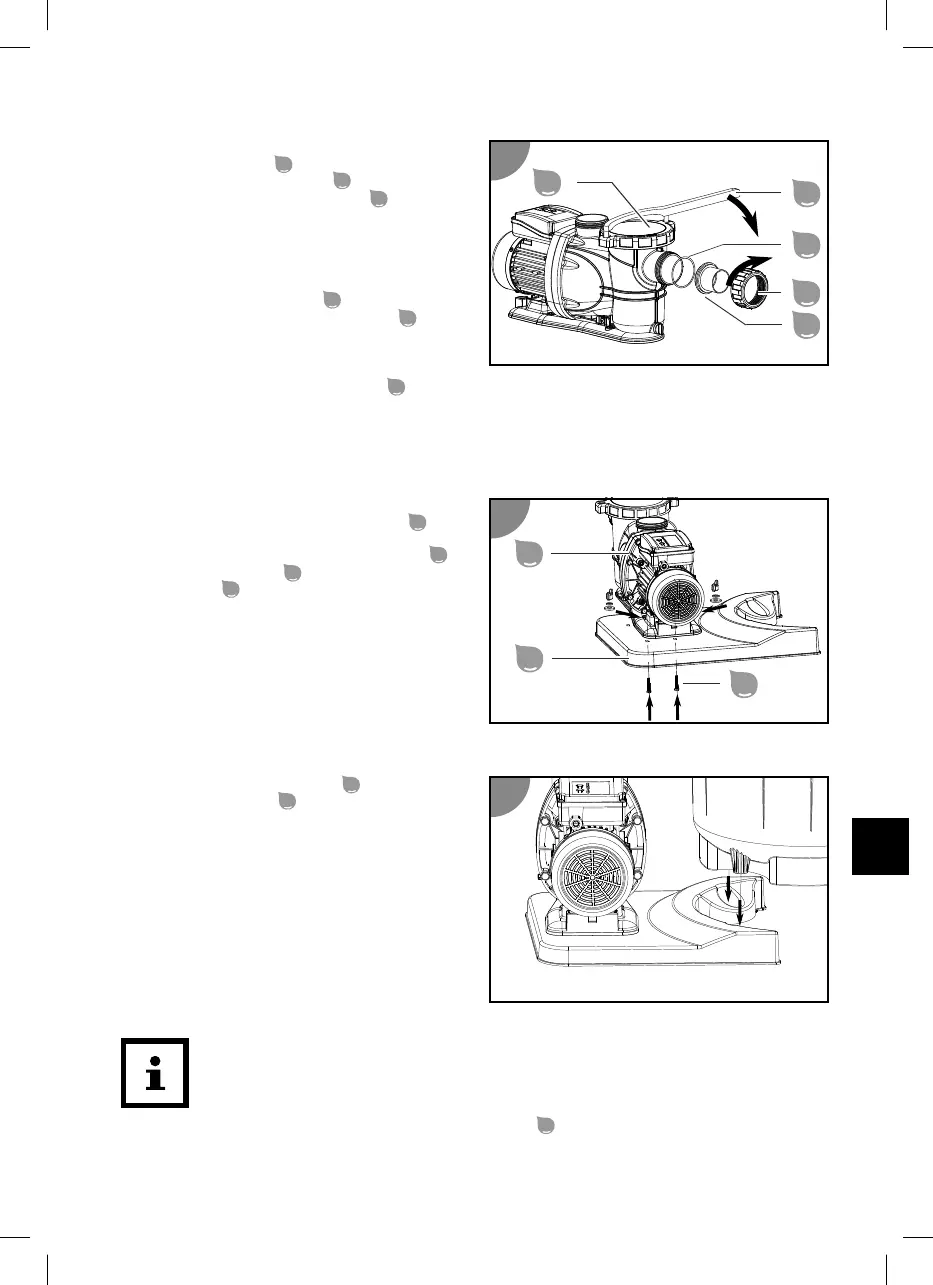

Steinbach Premium 100 - Монтиране На Помпата Върху Основна Плоча; Подготвяне На Филтърния Корпус

1. Поставете голямото уплътнение на O-
образния пръстен
19
в присъединителния
елемент за тръбопровода
17
на помпата.
2. Прокарайте пръстена на резба
18
на
помпата по присъединителния елемент за
тръбопровода.
3. Навийте пръстена на резба по посока на
часовниковата стрелка до неговото
затягане.
4. Поставете предфилтъра
27
в помпата.
5. Поставете капака на предфилтъра
15
върху корпуса на помпата.
Следвайте вдлъбнатините на капака на
предфилтъра и корпуса на помпата.
6. Поставете помощния инструмент
26
в двата отвора на капака на предфилтъра.
7. Завъртете и затегнете капака на предфилтъра с помощния инструмент по посока на
часовниковата стрелка.
Помпата е в готовност за работа и може да бъде присъединена към тръбопроводите.
Монтиране на помпата върху основна плоча
1. Вкарайте резбовите винтове от комплекта
винтове за фиксирането на помпата
23
от
долната страна в двата отвора с
шестостенно гнездо в основната плоча
13
.
2. Поставете помпата
14
върху основната
плоча така
13
че винтовата резба да
стърчи извън фиксиращите отвори във
фундамента на помпата.
3. Съответно прокарайте подложната, а след
това застопоряваща шайба по винтовата
резба.
4. Поставете съответно крилчат винт и го
затегнете.
Помпата е монтирана на основната
плоча.
5. Свържете основната плоча
13
с
филтърния корпус
6
.
Основната плоча е свързана с филтърния
корпус.
Подготвяне на филтърния корпус
Филтърният корпус създава по време на експлоатация високо налягане и поради
това трябва да бъде 100% уплътнен. Правилният монтаж на филтърния корпус
изисква прилагане на по-голяма сила, поради което използвайте помощта на второ
лице.
Процедирайте, както следва, за да подготвите филтърния
6
корпус:
1
1
19
17
18
15
26
2
2
3
14
13
23
3
3
