Steinbach Premium 100 - Montaggio Della Pompa Sulla Piastra DI Base; Preparazione del Tamburo del Filtro

La pompa è pronta per il funzionamento e può essere collegata alle condutture.

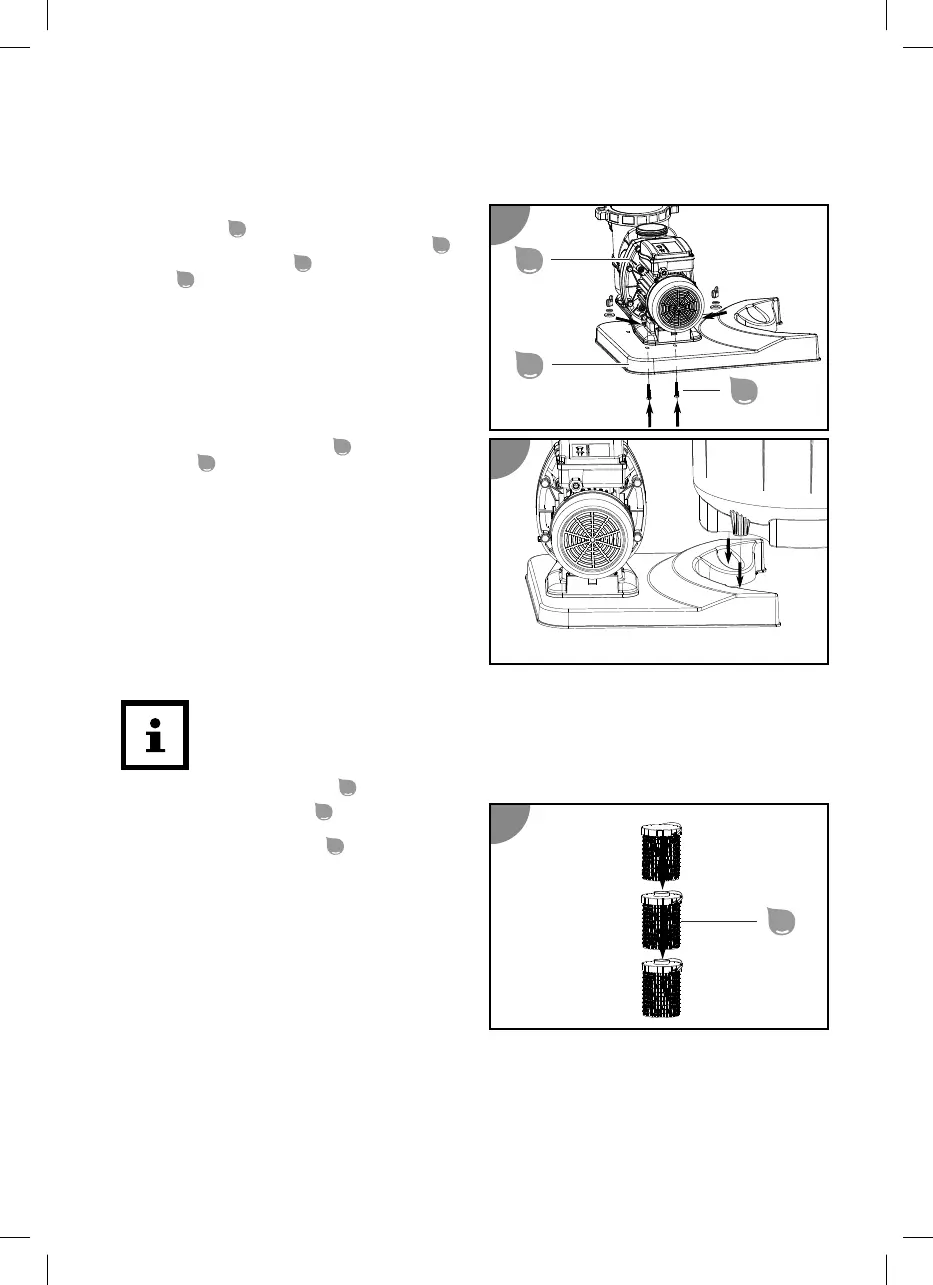

Montaggio della pompa sulla piastra di base
1. Posizionare le viti del set viti per il fissaggio
della pompa
23
dal basso nei fori con
l’impronta esagonale della piastra di base
13
.
2. Posizionare la pompa
14
sulla piastra di
base
13
in modo che il filetto della vite
fuoriesca attraverso le aperture di fissaggio
dello zoccolo della pompa.
3. Inserire i rispettivi dischi di tenuta e poi le
rondelle attraverso il filetto della vite.
4. Posizionare le viti ad alette e poi serrarle.
La pompa è montata sulla piastra di base.
5. Collegare la piastra di base
13
con il tamburo
del filtro
6
.
La piastra di base è collegata con il tamburo del
filtro.
Preparazione del tamburo del filtro
Durante il funzionamento, il tamburo del filtro genera un’alta pressione e quindi questo
deve essere ermetico al 100%. Il montaggio corretto del tamburo del filtro richiede una
forza elevata e quindi è importante eseguire questo lavoro in due.
Per preparare il tamburo del filtro
6
procedere come segue:
1. Assemblare le unità filtro
10
riempite con le
filter balls.
2. Estrarre la parete divisoria
7
dal tamburo
del filtro.
2
2
3
14
13
23
3
3
4
4
10
72
