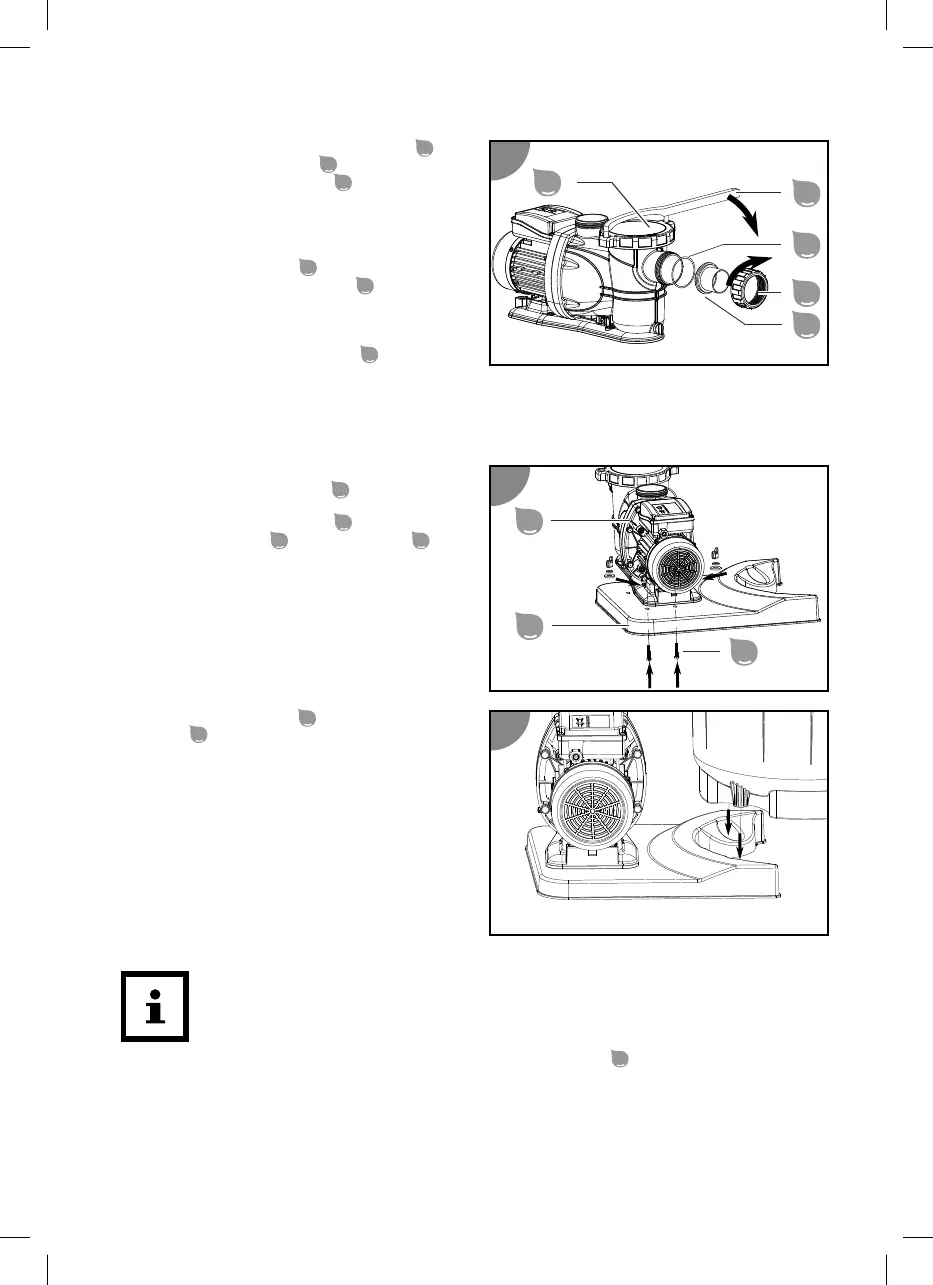

Steinbach Premium 100 - Montaje de la Bomba en la Placa Base; Preparación de la Cuba de Filtrado

1. Coloque la junta de anillo tórico grande
19
en la conexión de tubería
17
de la bomba.
2. Introduzca el anillo roscado
18
de la bomba
por la conexión de tubería.
3. Gire el anillo roscado manualmente en
sentido horario hasta que se haya fijado
firmemente.
4. Coloque el filtro previo
27
en la bomba.
5. Coloque la tapa de filtro previo
15
en la
carcasa de bomba.
Tenga cuidado con los huecos de la tapa de
filtro previo y la carcasa de bomba.
6. Coloque la herramienta auxiliar
26
en los dos
orificios de la tapa de filtro previo.
7. Apriete la tapa de filtro previo con la herramienta auxiliar girándola en sentido horario.
La bomba está lista para su uso y puede conectarse a las líneas.
Montaje de la bomba en la placa base
1. Introduzca los tornillos roscados del set de
tornillos para fijar la bomba
23
por la parte
inferior en los dos orificios con la abertura
hexagonal de la placa base
13
.
2. Coloque la bomba
14
en la placa base
13
de
forma que las roscas sobresalgan por los
orificios de fijación del zócalo de la bomba.
3. Introduzca la arandela y a continuación la
arandela dentada por la rosca,
respectivamente.
4. Coloque un tornillo de orejetas a cada uno
de ellos y apriételos firmemente.
La bomba se ha montado en la placa base.
5. Conecte la placa base
13
con la cuba de
filtrado
6
.
La placa base se ha conectado con la cuba de
filtrado.
Preparación de la cuba de filtrado
La cuba de filtrado genera durante el funcionamiento una presión elevada y debe, por
ello, impermeabilizarse completamente. El montaje correcto de la cuba de filtrado
requiere mucha fuerza por lo que le aconsejamos que permita que le ayude una segunda
persona.
Proceda como se indica a continuación para preparar la cuba de filtrado
