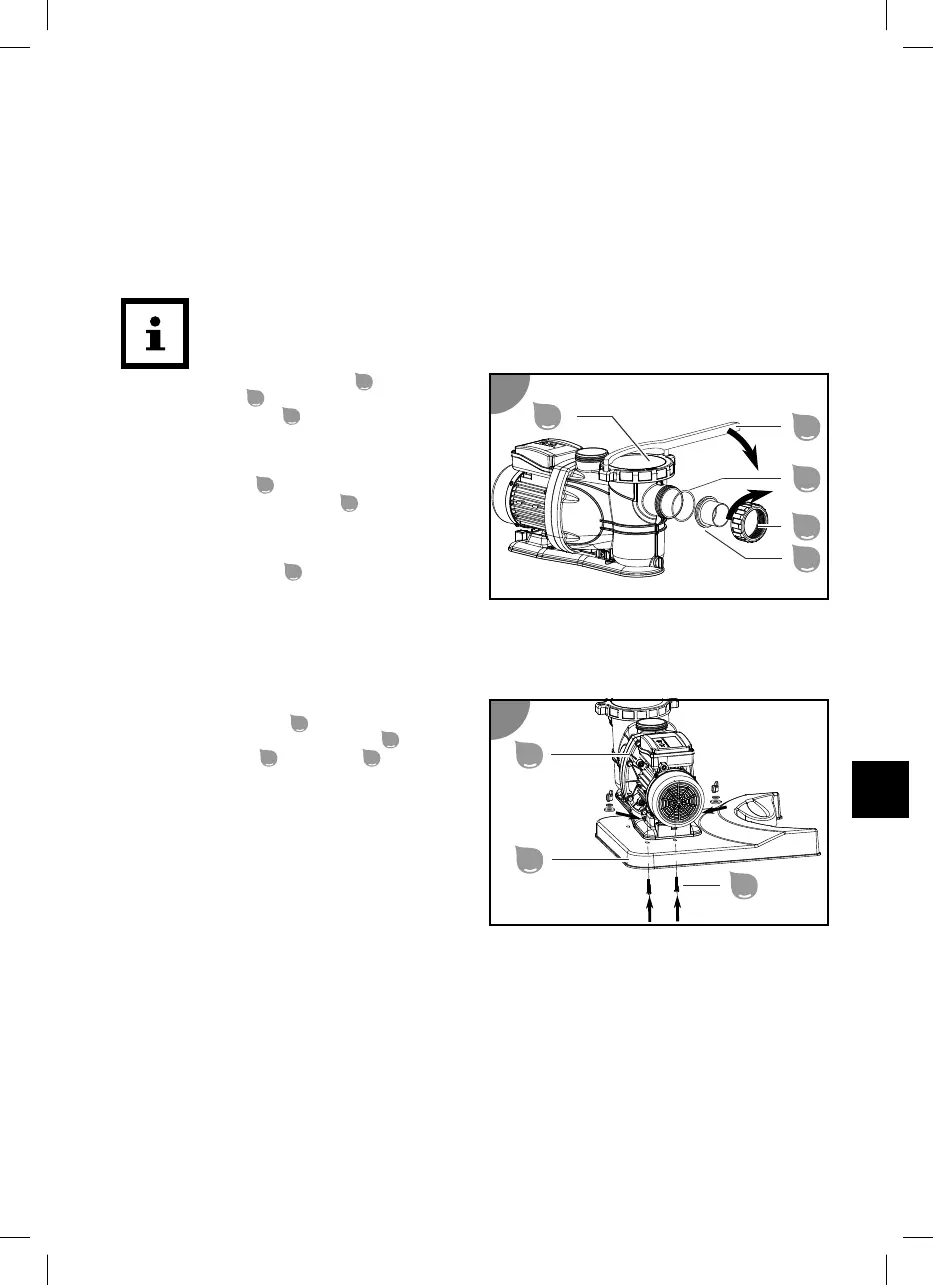

Steinbach Premium 100 - Montiranje Pumpe Na Postolje; Priprema Pumpe

1. Uvjerite se da je mrežni kabel pumpe odvojen od električne mreže.
2. Križastim odvijačem PH1 uklonite vijke poklopca tajmera i skinite poklopac.
3. Izvucite plastičnu traku koja je vidljiva ispod baterije.
4. Ponovno pritegnite poklopac.
Funkcija sigurnosnog kopiranja tajmera je aktivirana.
Priprema pumpe
Pumpa se isporučuje samo djelomično prethodno montirana.
Pritegnite sve vijčane spojeve samo ručno. Prekomjerno pritezanje vijčanih spojeva
oštećuje brtve i plastične dijelove. Ne upotrebljavajte alat!
1. Umetnite veliku brtvu O-prsten
19
u
priključak voda
17
pumpe.
2. Vodite vijčani prsten
18
pumpe preko
priključka voda.
3. Uvrnite vijčani prsten u smjeru kazaljke na
satu sve dok čvrsto ne dosjedne.
4. Stavite predfiltar
27
u pumpu.
5. Postavite poklopac predfiltra
15
na kućište
pumpe.
Pazite na udubljenja na poklopcu predfiltra i
kućištu pumpe.
6. Stavite pomoćni alat
26
u oba provrta
poklopca predfiltra.
7. Zavrnite poklopac predfiltra pomoćnim
alatom u smjeru kazaljke na satu.
Pumpa je spremna za rad i može se priključiti na cijevi.
Montiranje pumpe na postolje
1. Umetnite navojne vijke kompleta vijaka za
pričvršćivanje pumpe
23
od dolje u obje rupe
sa šesterokutnim otvorom postolja
13
.
2. Postavite pumpu
14
na postolje
13
tako da
navoj vijka strši kroz otvore za pričvršćivanje
u postolju pumpe.
3. Stavite podlošku, a zatim nazubljenu
podlošku preko navoja vijka.
4. Postavite po jedan vijak s krilatom glavom i
zategnite ih.
Pumpa je montirana na postolje.
1
1
19
17
18
15
26
2
2
3
14
13
23
229
hr/bs
