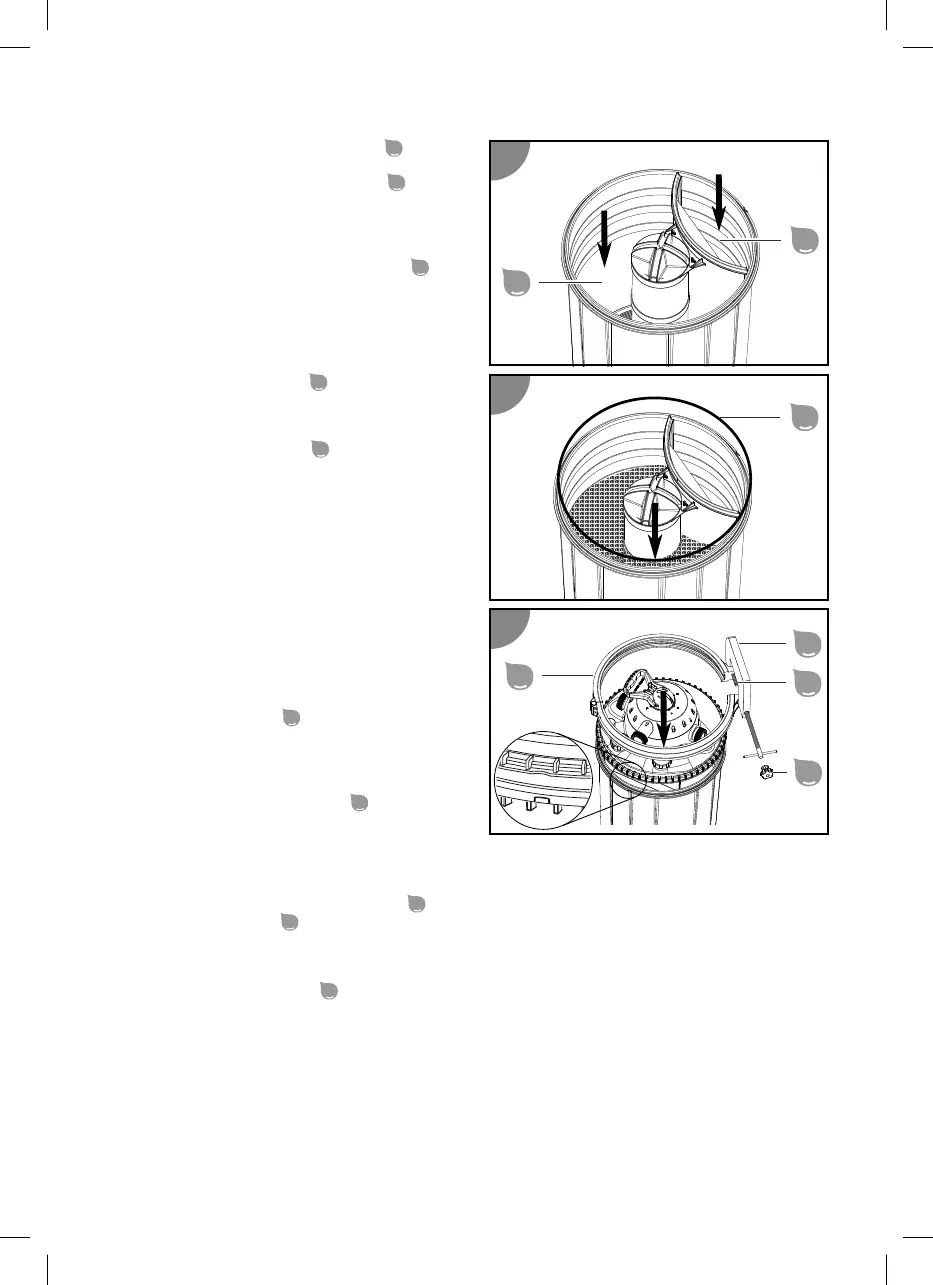

Steinbach Premium 100 - Installation des Raccords de Conduite

9. Remplissez le réservoir d’eau pure
33
environ au 1/3.
10. Remplissez la chambre de filtration
32
avec
du sable filtrant.
Les quantités à utiliser sont indiquées dans
le chapitre Caractéristiques techniques.
Veillez à ce qu’aucun produit filtrant ne
parvienne dans le réservoir d’eau pure
33
car celui-ci pourrait être acheminé dans la
piscine pendant le fonctionnement de la
pompe.
11. Installez le joint de cuve
3
avec l’aide d’une
seconde personne. Vérifiez l’absence
d’éventuels corps étrangers dans la rainure
et la bonne position du joint.
12. Lubrifiez le joint de cuve
3
avec du produit à
vaisselle ou du savon (non fourni) pour
faciliter la mise en place de la tête de vanne.
N’utilisez en aucun cas de l’huile ou de la
graisse sous peine de provoquer des
dommages sur la cuve de filtration.
13. Placez la tête de vanne sur la cuve de
filtration.
Tenez compte de l’encoche sur la tête de
vanne et de l’ergot d’ajustement sur la cuve
de filtration.
14. Avec l’aide d’une seconde personne, placez
la bague de serrage
2
autour de la zone de
raccordement de la tête de vanne et de la
cuve de filtration.
Le montage de la bague de serrage
nécessite une force importante.
15. Avec le maillet en caoutchouc
25
fourni dans
le contenu de la livraison, frappez de légers
coups sur le pourtour de la bague de
serrage. N’utilisez en aucun cas un marteau classique!
Le joint de cuve doit glisser dans la rainure sur le dessous de la tête de vanne et la tête de vanne
doit reposer uniformément sur la cuve de filtration.
16. Placez le boulon de bague de serrage
4
dans le support hexagonal de la bague de serrage.
17. Placez le serre-joint
24
sur les points de fermeture de la bague de serrage au-dessus du boulon de
bague de serrage.
18. Ouvrez le serre-joint jusqu’à ce que vous puissiez guider le boulon de bague de serrage à travers
le trou sur la face opposée de la bague de serrage.
19. Placez l’écrou de serrage
5
sur le filetage du boulon de bague de serrage et serrez-le à la main
dans le sens des aiguilles d’une montre.
20. Dévissez le serre-joint.
La cuve de filtration est prête.
Installation des raccords de conduite
Procédez comme suit pour monter les raccords de conduite sur la pompe ou la tête de vanne:
