Steinbach Premium 100 - Montaža Črpalke Na Osnovno Ploščo; Priprava Črpalke

Funkcija shranjevanja v časovniku je aktivirana.

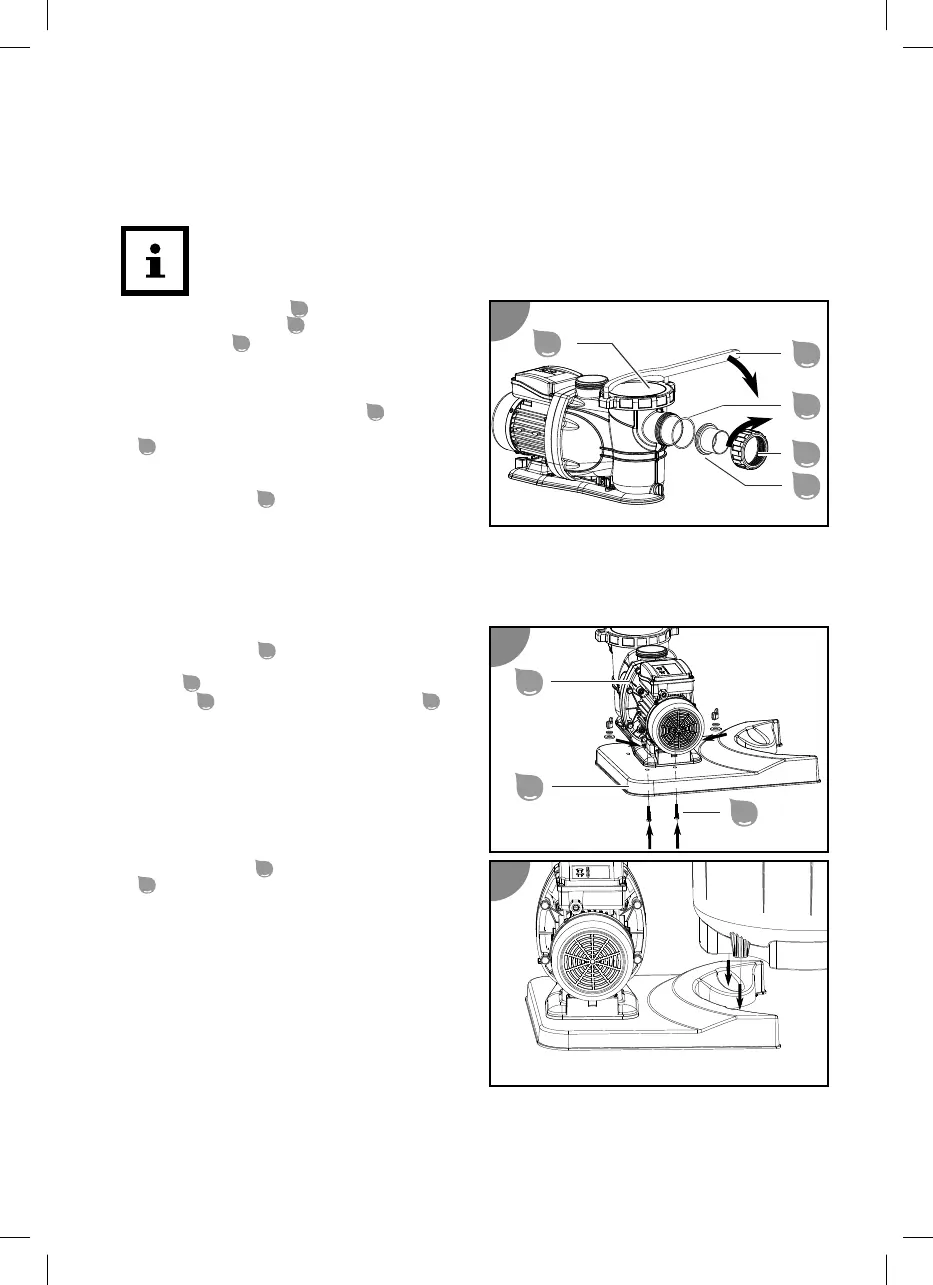

Priprava črpalke
Ob dobavi je črpalka le delno sestavljena.
Vse vijačne povezave zategnite samo z roko. V primeru, da bi vijačne povezave zategnili
preveč, lahko poškodujete tesnila in plastične dele. Ne uporabljajte orodja!
1. Velik tesnilni O-obroč
19
vstavite v priključek
črpalke na napeljavo
17
.
2. Vijačni obroč
18
črpalke vtaknite skozi
priključek na napeljavo.
3. Nato ga zavrtite v smeri urnega kazalca,
dokler ni trdno nameščen.
4. Nato v črpalko vstavite predfilter
27
.
5. Na ohišje črpalke namestite pokrov predfiltra
15
.
Pazite na odprtine na pokrovu predfiltra in
ohišja črpalke.
6. Pomožno orodje
26
vstavite v obe izvrtini
pokrova predfiltra.
7. Pokrov predfiltra s pomožnim orodjem privijte
v smeri urnega kazalca.
Črpalka je pripravljena za obratovanje in jo je mogoče priključiti na cevi.
Montaža črpalke na osnovno ploščo
1. Navojna vijaka iz kompleta vijakov za
pritrditev črpalke
23
vstavite od spodaj v obe
odprtini s šesterorobo odprtino na osnovni
plošči
13
.
2. Črpalko
14
postavite na osnovno ploščo
13
,
tako da vijačni navoj sega skozi pritrditvene
odprtine v podnožju črpalke.
3. Čez vijačni navoj najprej namestite podložko
in nato pahljačasto ploščico.
4. Namestite vijak s krilno glavo in ga dobro
zategnite.
Črpalka je montirana na osnovno ploščo.
5. Osnovno ploščo
13
povežite s filtrsko posodo
6
.
Osnovna plošča je povezana s filtrsko posodo.
1
1
19
17
18
15
26
2
2
3
14
13
23
3
3
