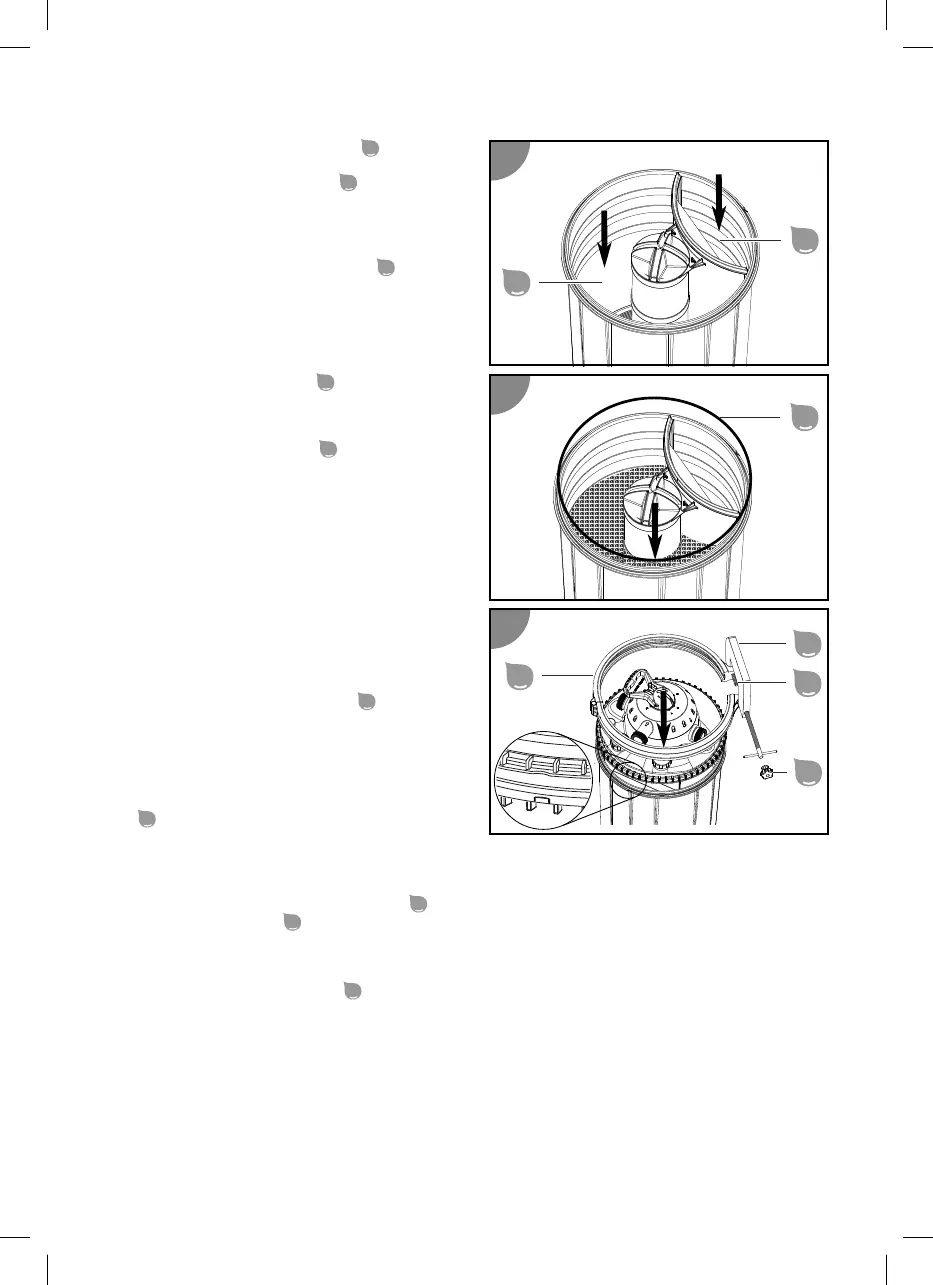

9. Llene la cámara de agua limpia
33
hasta
aprox. 1/3 de agua.
10. Llene la cámara de filtración
32
con arena de
filtración.
Encontrará las cantidades necesarias para
ello en el capítulo Datos técnicos.
Tenga cuidado de que el medio filtrante no
alcance la cámara de agua limpia
33
, ya que
este se transportará a la piscina durante el
funcionamiento de la bomba.
11. Coloque la junta de cuba
3
con la ayuda de
una segunda persona. Compruebe la
existencia de posibles cuerpos extraños en
la ranura y el asiento correcto de la junta.
12. Lubrique la junta de cuba
3
con lavavajillas
o jabón (no incluidos en el contenido del
suministro) para facilitar la colocación del
cabezal de válvula.
No emplee bajo ningún concepto aceite o
grasa ya que podrían provocar daños en la
cuba de filtrado.
13. Coloque el cabezal de válvula en la cuba de
filtrado.
Tenga cuidado con la muesca del cabezal de
válvula y el saliente de ajuste de la cuba de
filtrado.
14. Introduzca el anillo de sujeción
2
por el
punto de conexión del cabezal de válvula y
la cuba de filtrado con la ayuda de una
segunda persona.
Para montar el anillo de sujeción es
necesario emplear mucha fuerza.
15. Golpee ligeramente con el martillo de goma
25
del contenido del suministro por el
contorno del anillo de sujeción. ¡No utilice un
martillo convencional bajo ningún concepto!
La junta de cuba debe deslizarse en la ranura en el lado inferior del cabezal de válvula y el
cabezal de válvula debe descansar homogéneamente en la cuba de filtrado.
16. Coloque el perno de anillo de sujeción
4
en el alojamiento hexagonal del anillo de sujeción.
17. Coloque el sargento
24
en los puntos de cierre del anillo de sujeción sobre el perno de anillo de
sujeción.
18. Cierre el sargento girándolo hasta que el perno de anillo de sujeción se pueda introducir por el
orificio del extremo opuesto del anillo de sujeción.
19. Coloque la tuerca moleteada
5
en la rosca del perno de anillo de sujeción y gírela en sentido
horario.
20. Desenrosque el sargento.
La cuba de filtrado se ha preparado.
Montaje de las conexiones de tubería
Para montar las conexiones de tubería de la bomba o el cabezal de válvula proceda como se indica a
continuación:
8
8
33
32
9
9
3
10
10
24
4
5
2
