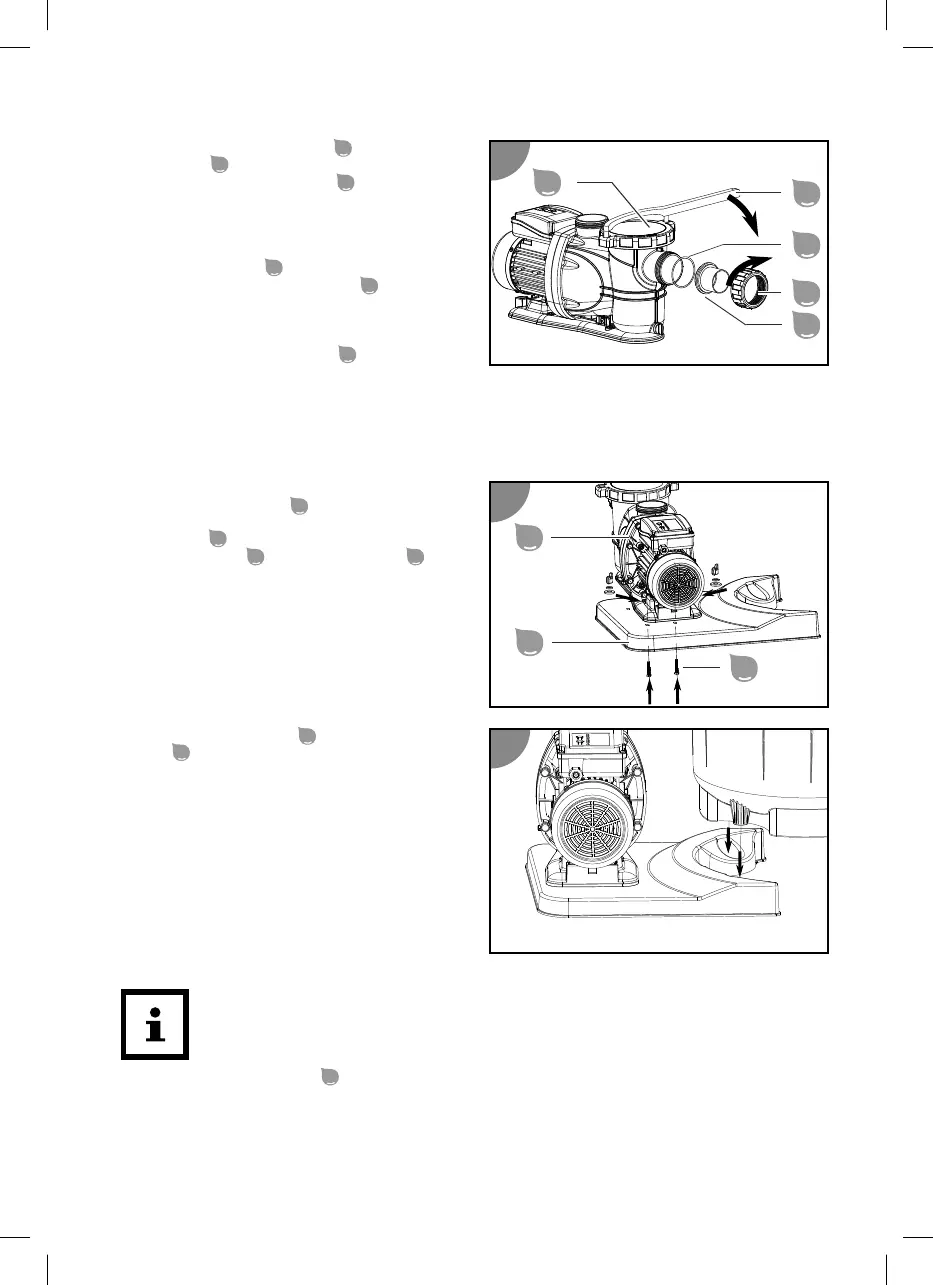

Steinbach Premium 100 - Montaż Pompy Na Płycie Podstawy; Przygotowanie Zbiornika Filtra

1. Włóż dużą uszczelkę o-ring
19
do przyłącza
przewodu
17
pompy.
2. Nałóż pierścień gwintowany
18
pompy na
przyłącze przewodu.
3. Dokręć pierścień gwintowany ręcznie
zgodnie z kierunkiem ruchu wskazówek
zegara.
4. Włóż filtr wstępny
27
do pompy.
5. Nałóż pokrywę filtra wstępnego
15
na
obudowę pompy.
Zwróć uwagę na położenie zagłębień w
pokrywie filtra wstępnego i obudowie pompy.
6. Włóż narzędzie pomocnicze
26
do obu
otworów w pokrywie filtra wstępnego.
7. Dokręć pokrywę filtra wstępnego narzędziem pomocniczym zgodnie z kierunkiem ruchu
wskazówek zegara.
Pompa jest gotowa do pracy i może zostać podłączona do przewodów.
Montaż pompy na płycie podstawy
1. Włóż śruby gwintowane z zestawu śrub do
zamocowania pompy
23
od dołu do otworów
z sześciokątnym wgłębieniem w płycie
podstawy
13
.
2. Postaw pompę
14
na płycie podstawy
13
w
taki sposób, aby gwinty śrub wystawały przez
otwory mocujące w podstawie pompy.
3. Na każdy gwint nałóż podkładkę, a następnie
podkładkę podatną płatkową.
4. Załóż po jednej śrubie skrzydełkowej i mocno
je dokręć.
Pompa jest zamontowana na płycie
podstawy.
5. Połącz płytę podstawy
13
ze zbiornikiem
filtra
6
.
Płyta podstawy jest połączona ze zbiornikiem
filtra.
Przygotowanie zbiornika filtra
W czasie pracy zbiornik filtra wytwarza wysokie ciśnienie, dlatego musi być w 100%
szczelny. Prawidłowy montaż zbiornika filtra wymaga użycia dużej siły – poproś o pomoc
drugą osobę.
Aby przygotować zbiornik filtra
6
, postępuj zgodnie z poniższym opisem:
