Steinbach Premium 100 - Montáž Čerpadla Na Základnú Dosku; Príprava Filtračného Kotla

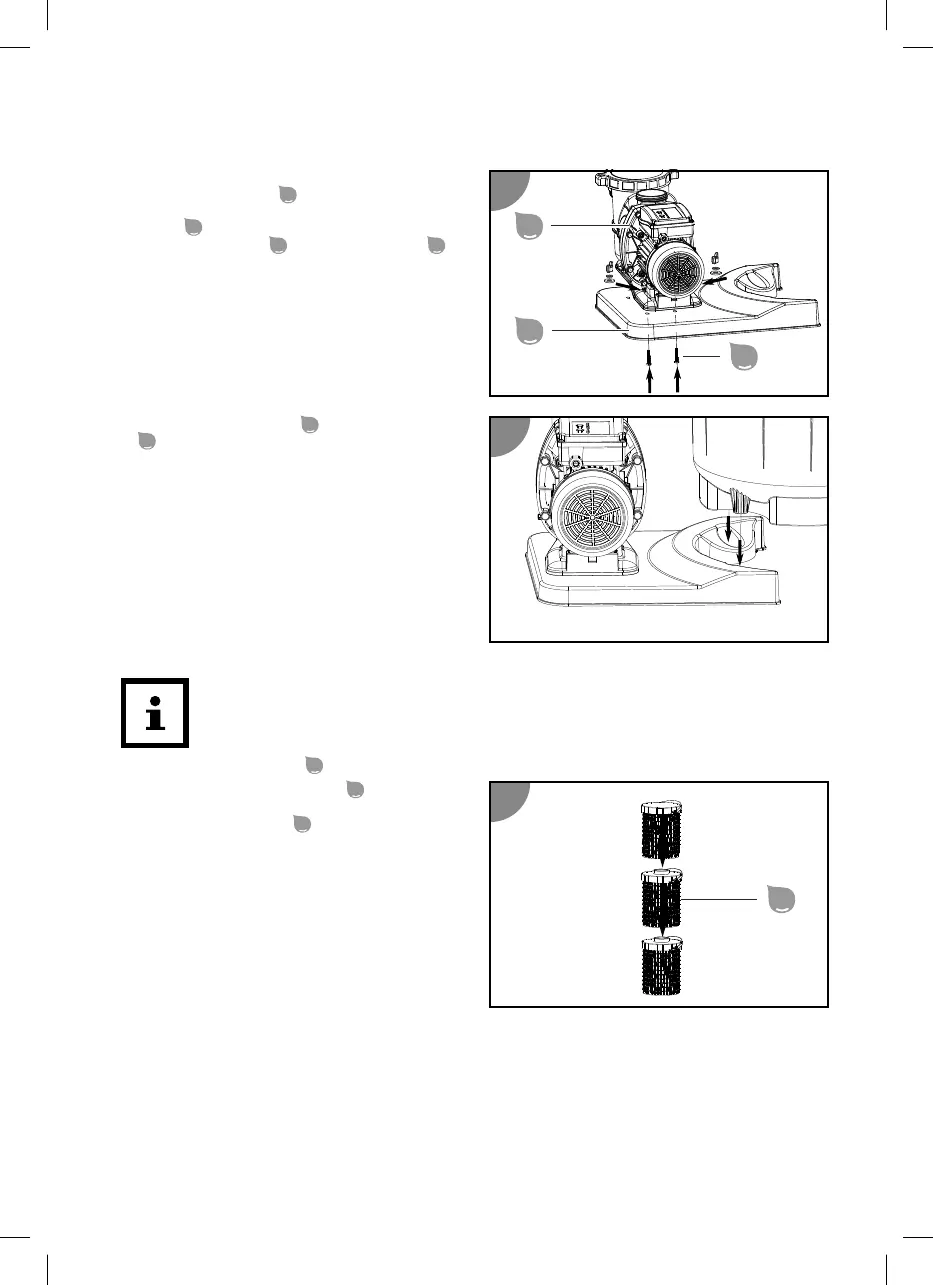

Montáž čerpadla na základnú dosku
1. Nasuňte závitové skrutky zo sady skrutiek
pre fixáciu čerpadla
23
zospodu do obidvoch
otvorov so šesťhranným výrezom v základnej
doske
13
.
2. Nastavte čerpadlo
14
na základnú dosku
13
tak, aby skrutkovací závit vyčnieval cez
fixačné otvory v sokli čerpadla.
3. Vždy zaveďte plochú podložku a následne
vrúbkovanú podložku cez skrutkovací závit.
4. Nasaďte vždy jednu krídlovú skrutku a pevne
ju utiahnite.
Čerpadlo je namontované na základnú
dosku.
5. Spojte základnú dosku
13
s filtračným kotlom
6
.
Základná doska je spojená s filtračným kotlom.
Príprava filtračného kotla
Filtračný kotol vytvára počas prevádzky vysoký tlak, a preto musí tesniť na 100 %.
Správna montáž filtračného kotla vyžaduje väčšiu silu, preto si zavolajte na pomoc druhú
osobu.
Na prípravu filtračného kotla
6
postupujte nasledovne:
1. Poskladajte filtračné jednotky
10
naplnené
filtračnými guľôčkami.
2. Vyberte deliacu stenu
7
z filtračného kotla.
2
2
3
14
13
23
3
3
4
4
10
