A1 WPMi heat pump manager
B1 Temperature sensor HP flow
B2 Temperature sensor HP return
B3 Temperature sensor heat source
B5 Temperature sensor hot gas
E1 Electrical supplementary heater (DHC)
F1 Low pressure limiter
F2 High pressure limiter
F5 High limit safety cut-out for DHC
K2 Contactor – compressor start
C26_03_01_0255_a

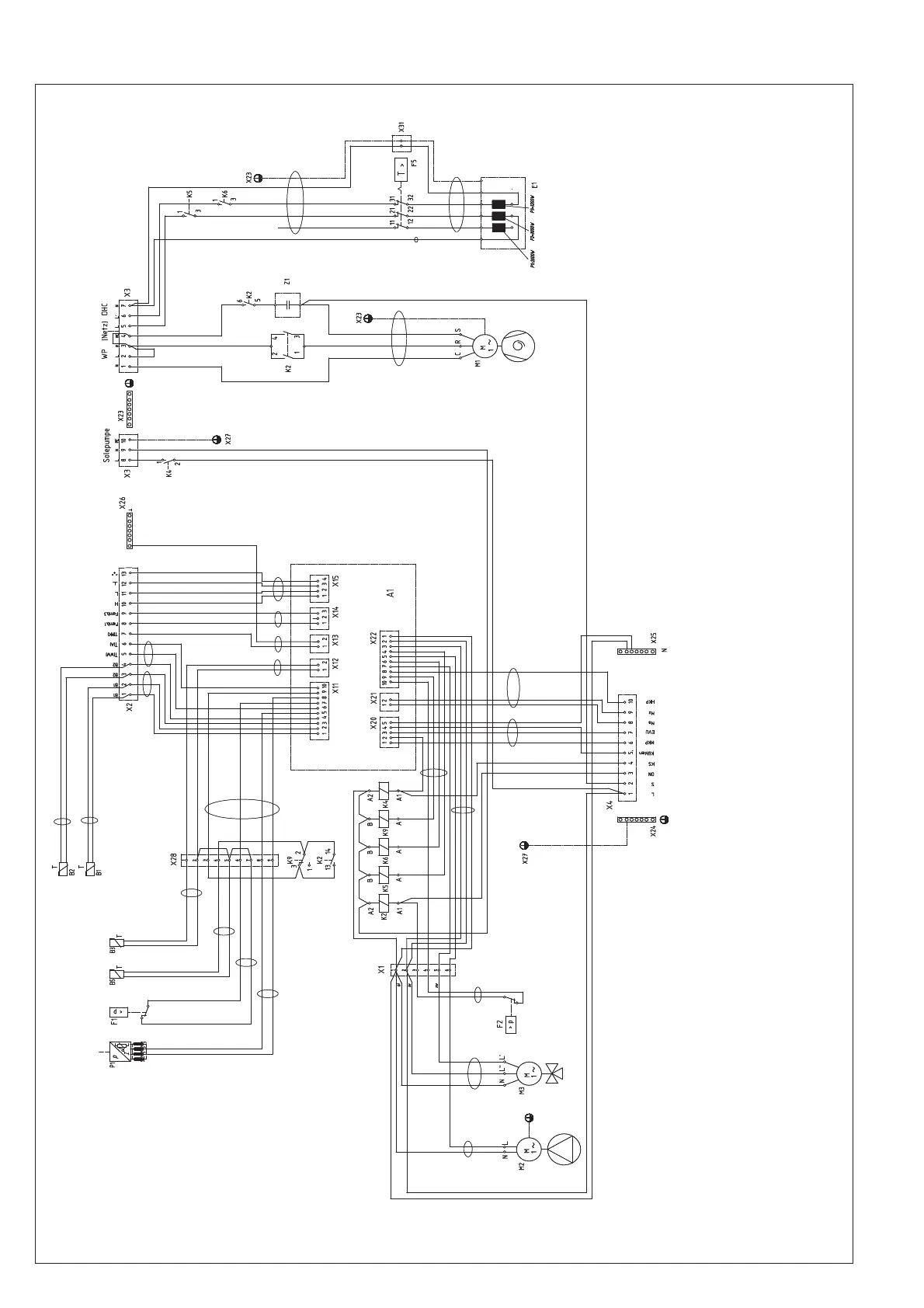

Wiring diagram
WPF 5 S / 7 S / 10 S (Singlephase)
K4 Contactor - brine pump
K5 Relay - supplementary heater
K6 Relay - supplementary heater
K9 Relay contactor sticking
M1 Motor - compressor
M2 Motor-pump
M3 Diverter valve motorised
P1 HP transducer
X1 Terminals
X2 Terminal LV
X3 Mains supply
X4 Terminals - control
X11 Socket plug temperature sensor WPMi
X12 Socket plug WQ temperature sensor
WPMi
X13 Socket plug mixer circuit temp. WPMi
X14 Socket plug remote control WPMi
X15 Socket plug BUS WPMi
X20 Socket plug pumps and ESC WPMi
X21 Socket plug mixer control WPMi
X22 Socket plug external pump WPMi
X23 Earth block – mains supply
X24 Earth block control
X25 N block control
X26 Earth block LV
X27 Earth plug-in block
X28 Socket terminal strip 2-pole
X31 Terminal supplementary heater
X32 Push-on connector DHC (dummy)
Z3 Supressor
