Stihl Msa 200 c User Manual

MSA 200 C
italiano
235

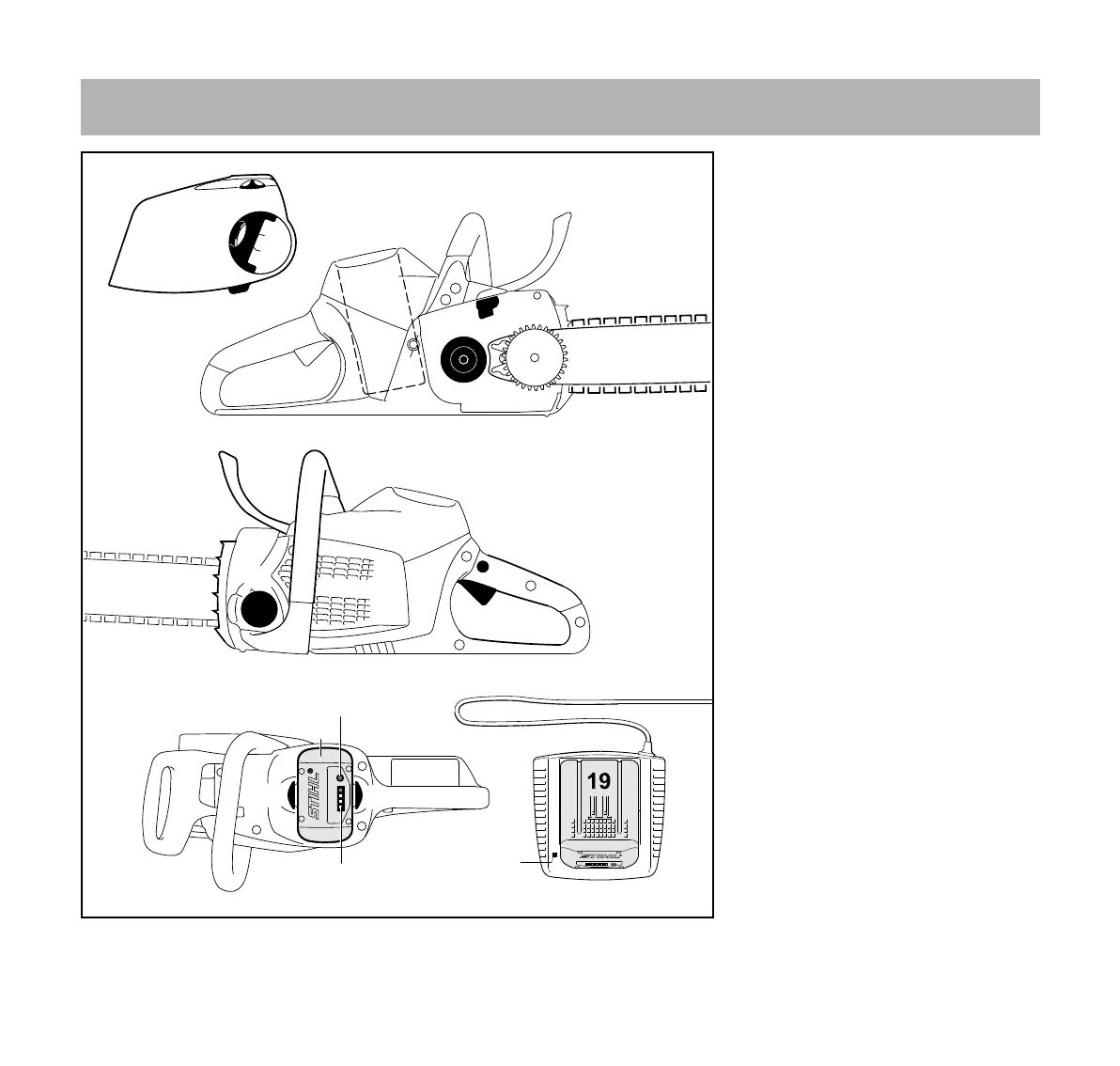

1 Vano batteria
2 Rocchetto catena
3 Freno catena
4 Spranga di guida
5 Catena Oilomatic
6 Coperchio rocchetto catena con
tendicatena rapido
7 Perno recupero catena
8 Ruota tendicatena
9 Aletta del dado
10 Artiglio
11 Tappo serbatoio olio
12 Scudo anteriore di protezione mano
13 Impugnatura anteriore (manico
tubolare)
14 Pulsante d’arresto
15 Leva di comando
16 Impugnatura posteriore
17 Scudo posteriore di protezione
mano
18 Leva di bloccaggio batteria
19 Batteria
20 Pulsante per l’attivazione dei diodi
luminosi (LED) sulla batteria
21 Diodi luminosi (LED) sulla batteria
22 Caricabatteria
23 Diodo luminoso (LED) sul
caricabatteria
24 Cavo di collegamento con spina di
rete
# Numero di matricola
Componenti principali
2
18
18
19
20
21
9
7
14
15
22
3999BA013 KN
5
4
3
8
10
11
12
1
6
13
16
17
#
24
23

Stihl Msa 200 c Specifications

General

Battery Type	Lithium-Ion
Voltage	36 V
Power Source	Battery
Chain Gauge	0.043 in (1.1 mm)
Chain Pitch	1/4 inch
Vibration Level (Front Handle)	2.5 m/s^2
Bar Length	12-14 in. (30-35 cm)
