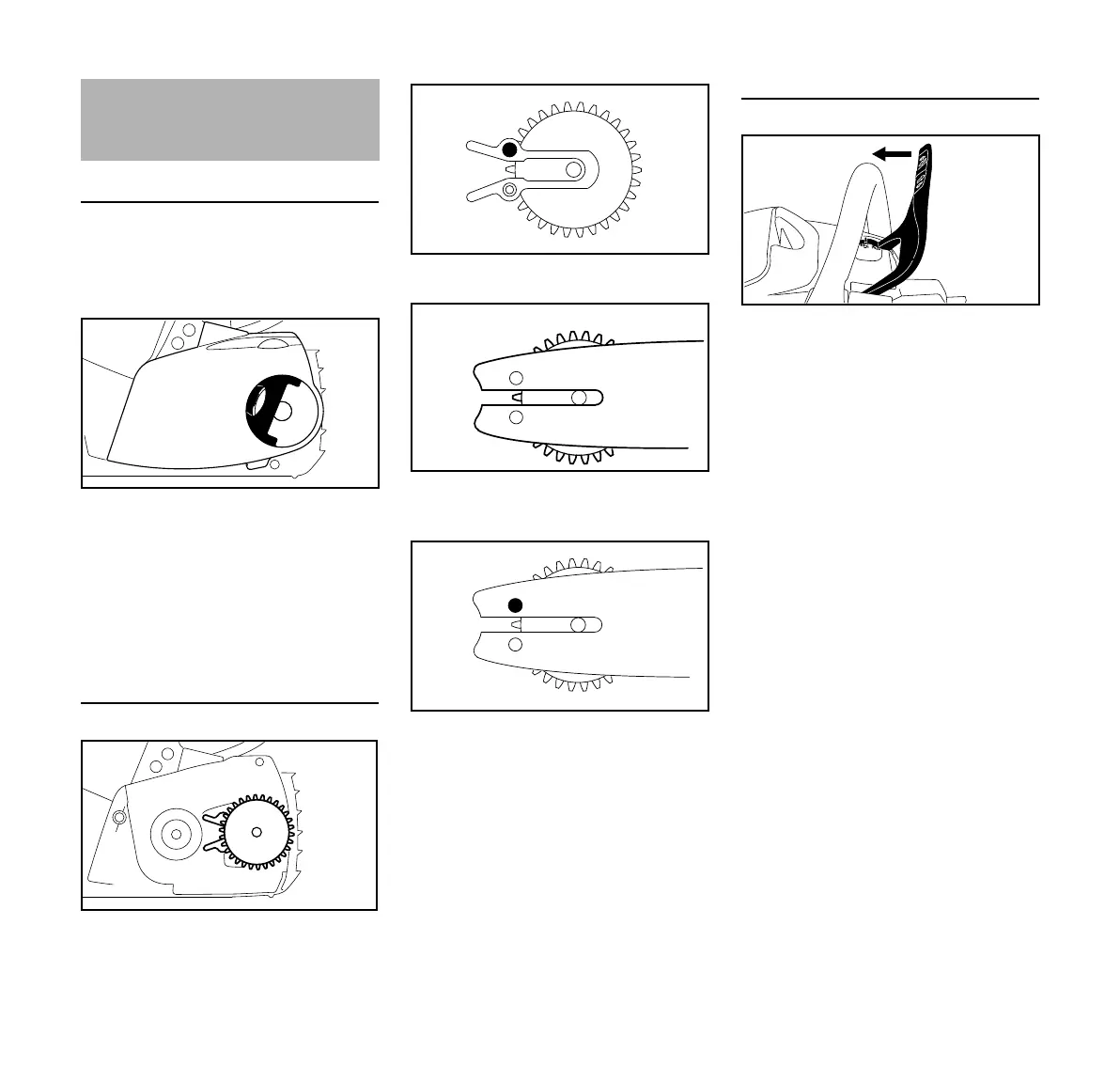

Desmontar a tampa do carreto
N Colocar a protecção da mão na
posição ƒ
N Tirar a bateria do aparelho.
N Bascular o cabo (1) para fora (até
que engate)
N Girar a porca de orelhas (2) para a
esquerda até que esta esteja
suspensa solta na tampa do
carreto (3)
N Retirar a tampa do carreto (3)
Aplicar a arruela tensora
N Retirar a arruela tensora (1), e
virá
-
la
N Desaparafusar o parafuso (2)
N Posicionar a arruela tensora (1) e a
guia (3) uma à outra
N Colocar o parafuso (2), e apertá
-
lo
Desbloquear o travão da corrente
N Puxar a protecção da mão em
direcção do tubo do punho até que
clique audivelmente, e que a
protecção da mão esteja na
posição ‚ – o travão da corrente
está desbloqueado
Montar a guia e a corrente
(dispositivo de esticamento
rápido para as correntes)
1
3999BA001 KN
3
2
1
3999BA029 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN
3999BA010 KN
