Kontakta en återvinningsstation eller en
servande fackhandel för mer information
om hur avfallsprodukter ska sluthanteras
på ett fackmannamässigt sätt. STIHL
rekommenderar en STIHL servande
fackhandel.
Se till att den uttjänta maskinen
sluthanteras på ett fackmannamässigt
sätt. Gör maskinen obrukbar innan
sluthanteringen. Ta bort tändkabeln, töm
tanken och tappa av motoroljan, för att
förebygga olyckor.
Batteriet får inte sluthanteras tillsammans
med maskinen. Se till att batterier
sluthanteras på ett säkert och miljövänligt
sätt.
Risk för personskador pga kniven!
Lämna även en uttjänt gräsklippare aldrig
utan tillsyn. Se till att maskinen och särskilt
kniven förvaras utom räckhåll för barn.

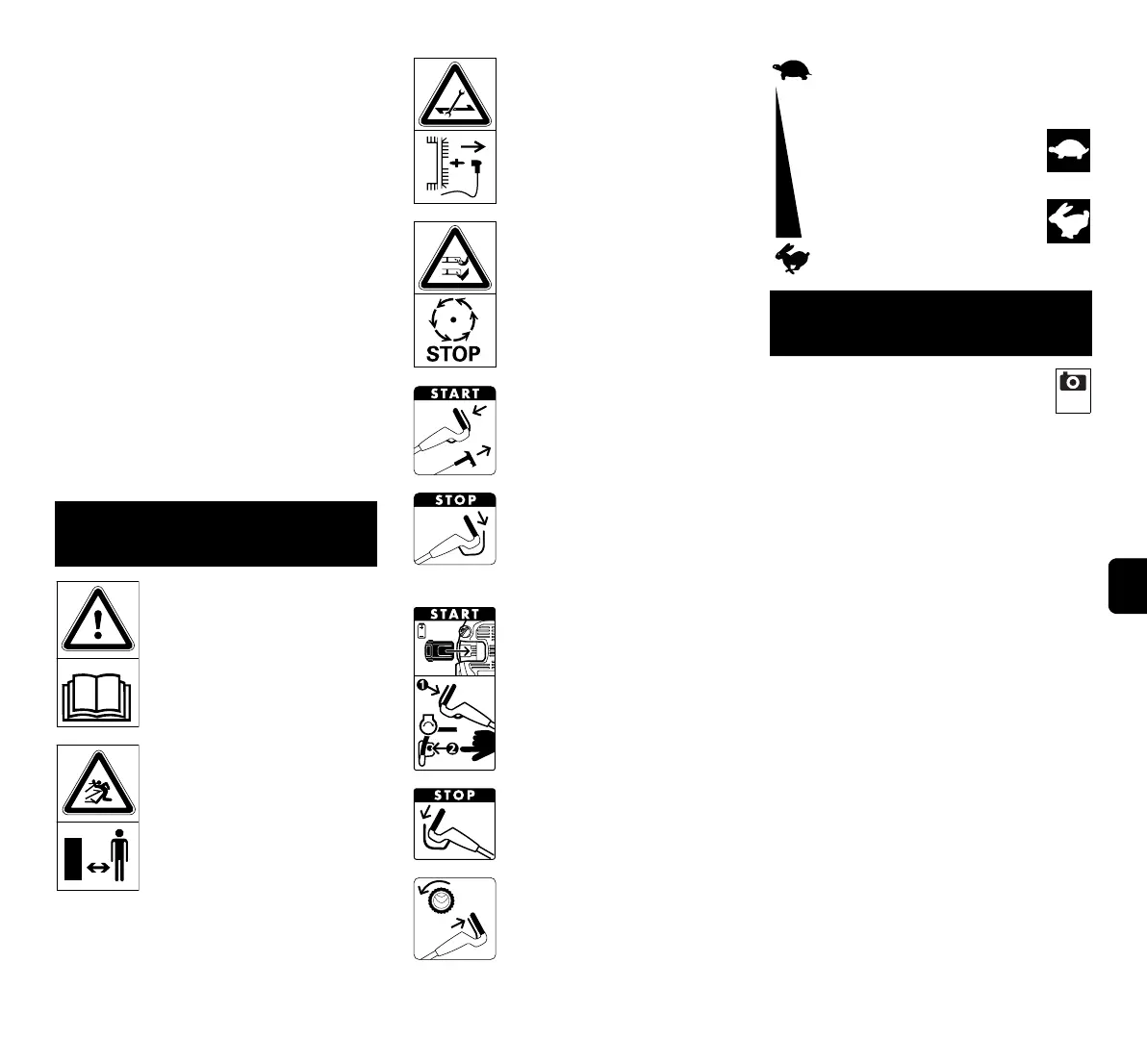

5. Symbolbeskrivning
Varning!
Läs bruksanvisningen före
idrifttagning.
Risk för personskador!
Håll tredje person borta från
det farliga området.
Risk för personskador!
Dra bort tändstiftskontakten
före allt arbete på klippverk-
tyg, före underhåll och
rengöringsarbeten.
Risk för personskador!
Håll händer och fötter borta
från knivarna!
Knivenheten fortsätter att
rotera några sekunder efter
frånkopplingen
(motorbroms/knivbroms).
RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Starta förbränningsmotorn
RM 545, RM 545 T,
RM 545 V, RM 545 VM,
RM 545 VR:
Stänga av
förbränningsmotorn
RM 545 VE:
Sätta i batteriet, starta
förbränningsmotorm
RM 545 VE:
Stänga av
förbränningsmotorn
RM 545 T, RM 545 V,
RM 545 VE, RM 545 VM,
RM 545 VR:
Koppla in drivning
RM545V, RM545VE,
RM 545 VM, RM 545 VR:
Ställa in körhastigheten
Långsamt – tryck
Vario-drivningens
spak framåt
Snabbt – dra Vario-
drivningens spak
bakåt
6. Leveransens omfattning
Pos. Beteckning Antal
A Grundmaskin 1
B Gräsuppsamlarens
underdel
1
C Gräsuppsamlarens överdel 1
D Bult 2
E Kabelstyrning
(RM 545, RM 545 T
2
1)
F Kabelknäckskydd
(RM 545, RM 545 T
2
1)
G Platt rundskruv 2
H Vred 2
I Hylsa styrhandtag 2
J Batteri (RM 545 VE) 1
K Batteriladdare (RM 545 VE) 1
– Bruksanvisning 1
– Bruksanvisning
Förbränningsmotor
1
2
