Stihl RT 4082 - Montage du Plateau de Coupe

0478 193 9905 C - FR
152
Extraire le plateau de coupe (1) sur le côté
droit.
13.2 Montage du plateau de coupe
● Positionner l’appareil sur un sol plat et
ferme.
● Couper le moteur à combustion.
(Ö 12.3)
● Retirer la clé de contact.
● Serrer le frein de stationnement.
(Ö 8.10)
● Sélectionner la hauteur de coupe
maximum.
● Déposer le bac de ramassage.
(Ö 12.10)
● Démonter le canal d’éjection. (Ö 14.5)

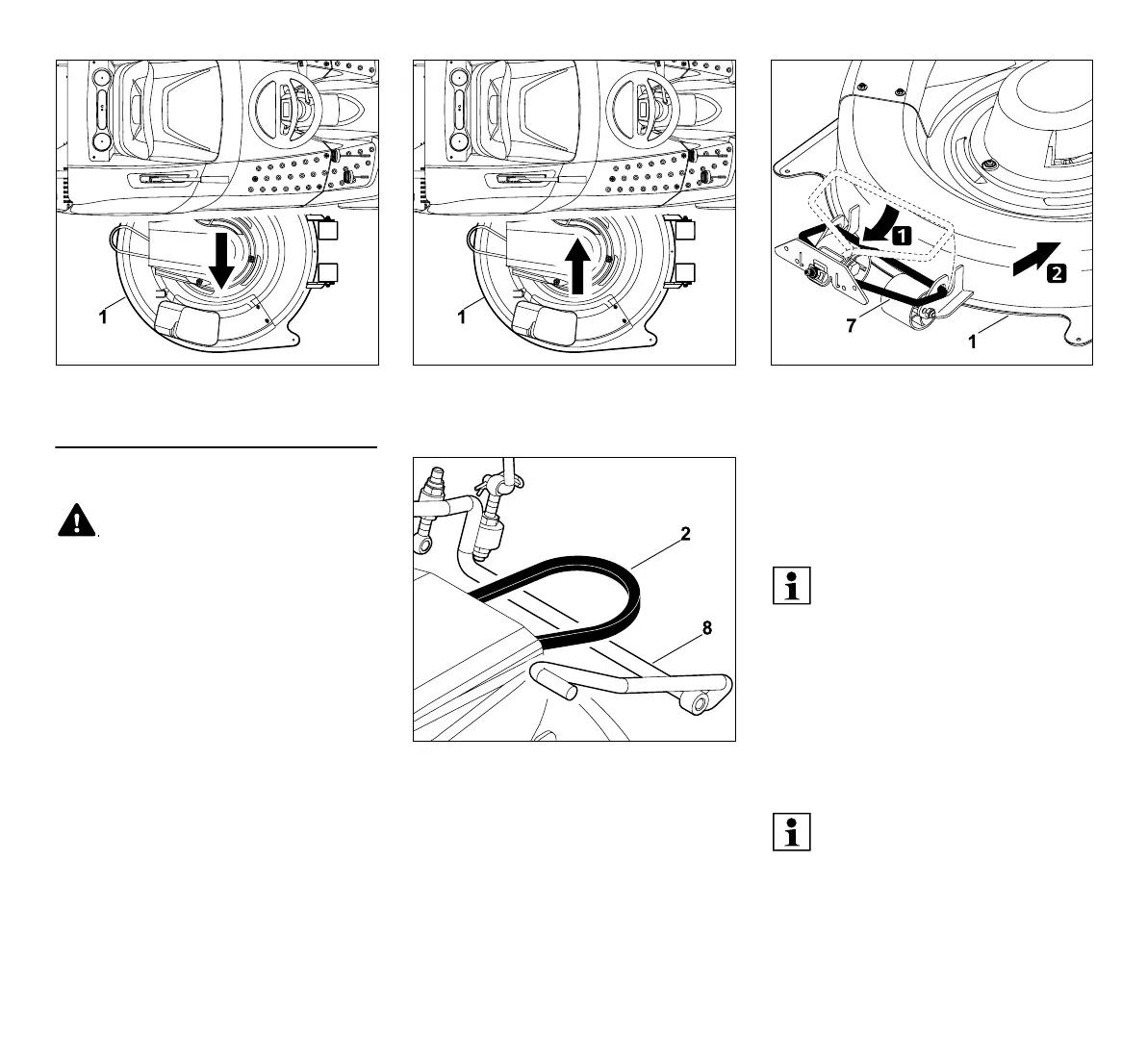

Insertion du plateau de coupe
● Sélectionner la hauteur de coupe 6.
Pousser le plateau de coupe (1) du côté
droit sous l’appareil, avec les roulettes
vers l’avant.
Positionner la courroie trapézoïdale (2) au-
dessus de la tringlerie de la suspension de
plateau de coupe (8).
Accrochage du plateau de coupe à
l’avant
● Sélectionner la hauteur de coupe
minimum.
Basculer la suspension de plateau de
coupe avant (7) vers le bas et l’accrocher
au plateau de coupe (1).
Déplacer le plateau de coupe (1) vers
l’arrière et fixer ainsi la suspension de
plateau de coupe (7) au plateau de coupe.
Accrochage du plateau de coupe à
l’arrière
● Lever le plateau de coupe (1) d’une
main et le tenir. Les alésages de la
suspension sur le plateau de coupe et
la suspension du plateau de coupe sur
l’appareil doivent coïncider.
Risque de blessures !
Avant d’effectuer des travaux sur le
plateau de coupe, lire attentivement
et prendre en compte le chapitre
« Consignes de sécurité ». (Ö 4.)
Remarque
Avant d’accrocher le plateau de
coupe, contrôler si celui-ci est
accroché correctement à la
suspension avant du plateau de
coupe.
Remarque
Respecter impérativement l’ordre
pour faciliter le montage.
