● Zündschlüssel abziehen und sicher
verwahren.
● Parkbremse einlegen. (Ö 8.10)
● Hebel Fahrersitzverstellung nach oben
ziehen und Fahrersitz in vorderste
Stellung (zum Lenkrad) bringen oder
nach vorne klappen.

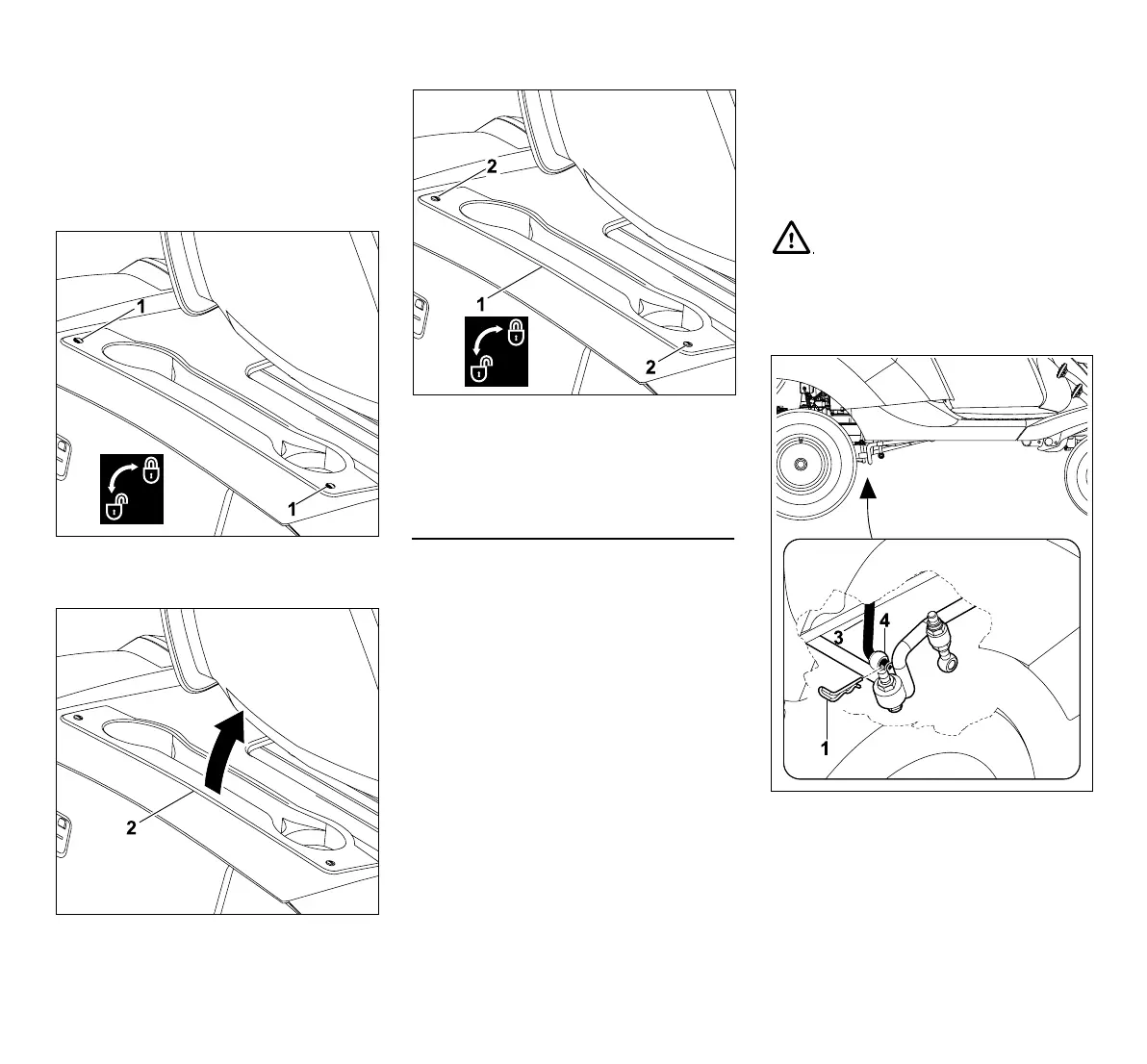

Schrauben (1) 90° gegen den
Uhrzeigersinn drehen.
Ablagefach (2) nach vorne (Richtung
Fahrersitz) hochklappen.
Ablagefach schließen:
Ablagefach (1) zuklappen.
Schrauben (2) leicht nach unten drücken
und halten.
Schrauben (2) im Uhrzeigersinn (ca. 90°)
festdrehen.
14.12 Abdeckung des
Verbrennungsmotors
Für Wartungs- und Reinigungsarbeiten
am Verbrennungsmotor kann die
Abdeckung des Verbrennungsmotors
hochgeklappt werden. Bei hochgeklappter
Abdeckung ist genügend Platz für diese
Arbeiten vorhanden.
Vor dem Hochklappen
● Gerät auf einem ebenen und festen
Untergrund abstellen.
● Verbrennungsmotor abstellen. (Ö 12.3)
● Zündschlüssel abziehen und sicher
aufbewahren.
● Parkbremse einlegen. (Ö 8.10)
● Grasfangkorb demontieren. (Ö 12.10)
● Auswurfkanal demontieren. (Ö 14.5)
● Verbrennungsmotor vollständig
abkühlen lassen.
● Mähwerk demontieren. (Ö 13.1)
Abdeckung des Verbrennungsmotors
lösen
Splint (1) an der rechten Seite der
Mähwerksaufhängung hinten (4)
abziehen. Stange
Schnitthöhenverstellung (3) von
Mähwerksaufhängung hinten (4) lösen.
Klemmgefahr!
Vor dem Lösen der Stange
Schnitthöhenverstellung darauf
achten, dass sich keine Körperteile
(Finger, Hand, Fuß usw.) direkt
unter dem Mähwerk befinden.
