Strobel 441-1 - Page 57

259.10.67

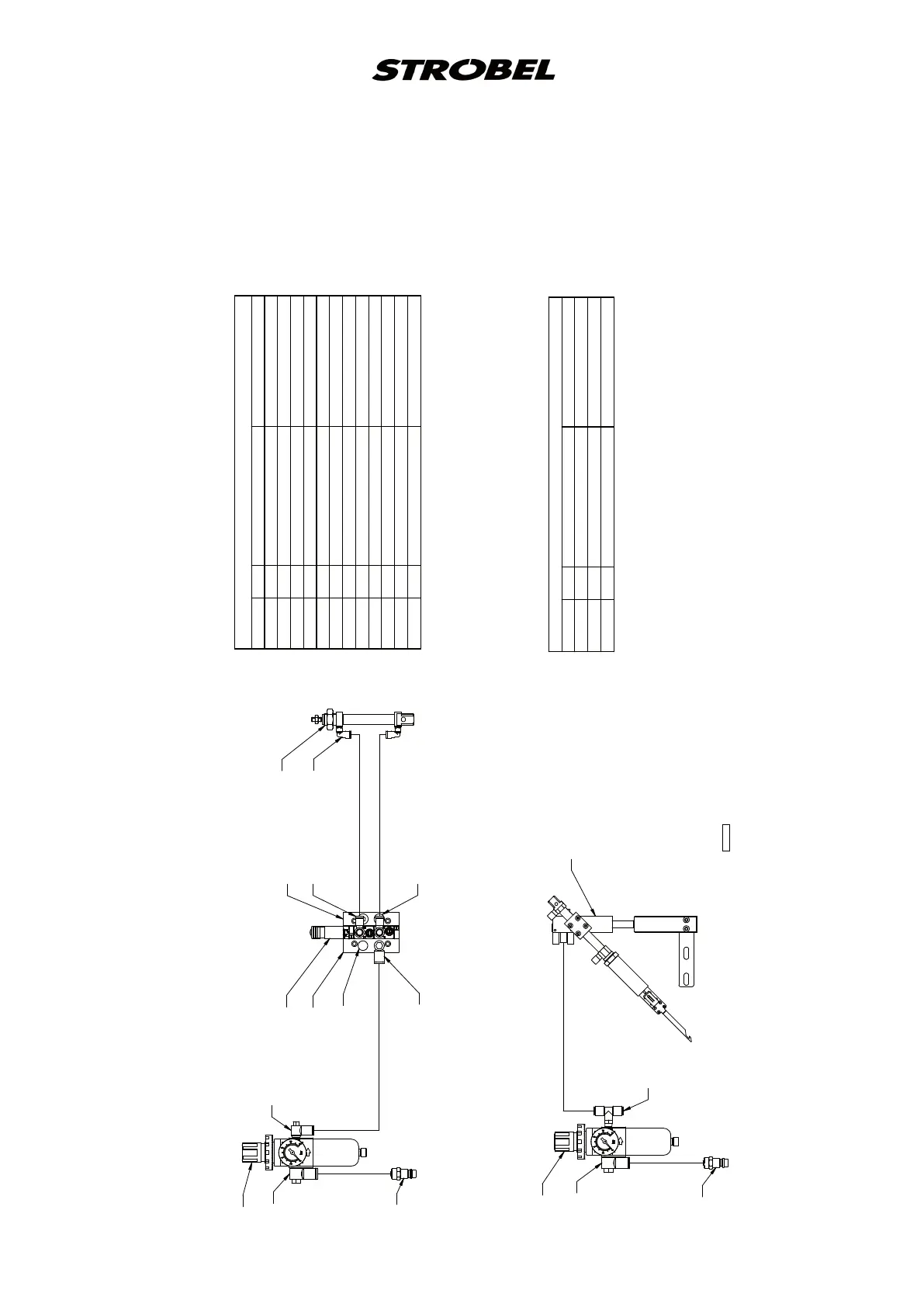

Pneumatischer Bauschaltplan Kl. 441-2 ab Ausf. 1
Pneumatic construction circuit diagram cl. 441-2 as of version
293.0975
(293.0841)
(293.0850)
297.0170
293.0850
293.0469
298.0511
298.0510
298.0512
293.0837
193.0772
298.0362
293.0853
293.0975
(293.0841)
297.0170
293.0849
298.0718
193.0478 Ø8 3000 lg
193.0473 Ø6
196.0716 Ø4
193.0478 Ø8 3000 lg
193.0478 Ø8
196.0716 Ø4
Wartungseinheit
service unit
Magnetventil
solenoid valve
Einhaltevorrichtung
gathering device
Wartungseinheit
service unit
Fadenabschneider
thread trimmer
Einhaltevorrichtung / Gathering device (EV) 178.0009 2 Spanplattenschraube Ø5x30 chipboard screw Ø5x30 193.0896 1 Tragschiene mounting rail 293.0469 1 Schalldämpfer R 1/8 silencer R 1/8 293.0772 2 Verschlußschraube R 1/8 lock screw R 1/8 293.0837 2 L-Einschraubanschluss R 1/8-4 L-threaded connection R 1/8-4 293.0850 1 L-Einschraubanschluss R 1/8-6 L-threaded connection R 1/8-6 293.0853 2 L-Einschraubanschluss M5-4 L-threaded connection M5-4 293.0975 1 Wartungseinheit service unit 297.0170 1 Schnellverschlusskupplung Ø8 coupling Ø8 298.0362 1 Miniatur-Zylinder miniature cylinder 298.0510 1 4/2-Wege Magnetventil 4/2-solenoid-way valve 298.0511 1 Eingangsmodul G1/8 links input module G1/8 left 298.0512 1 Eingangsmodul G1/8 rechts input modul G1/8 right
Fadenabschneider / Thread trimmer (FA) 293.0849 1 T-Einschraubanschluß R1/8x6 T-threaded connection 293.0975 1 Wartungseinheit service unit 297.0170 1 Schnellverschlusskupplung Ø8 coupling Ø8 298.0718 1 Fadenabschneider thread trimmer
195.0554
