2.3 Pannello Posteriore

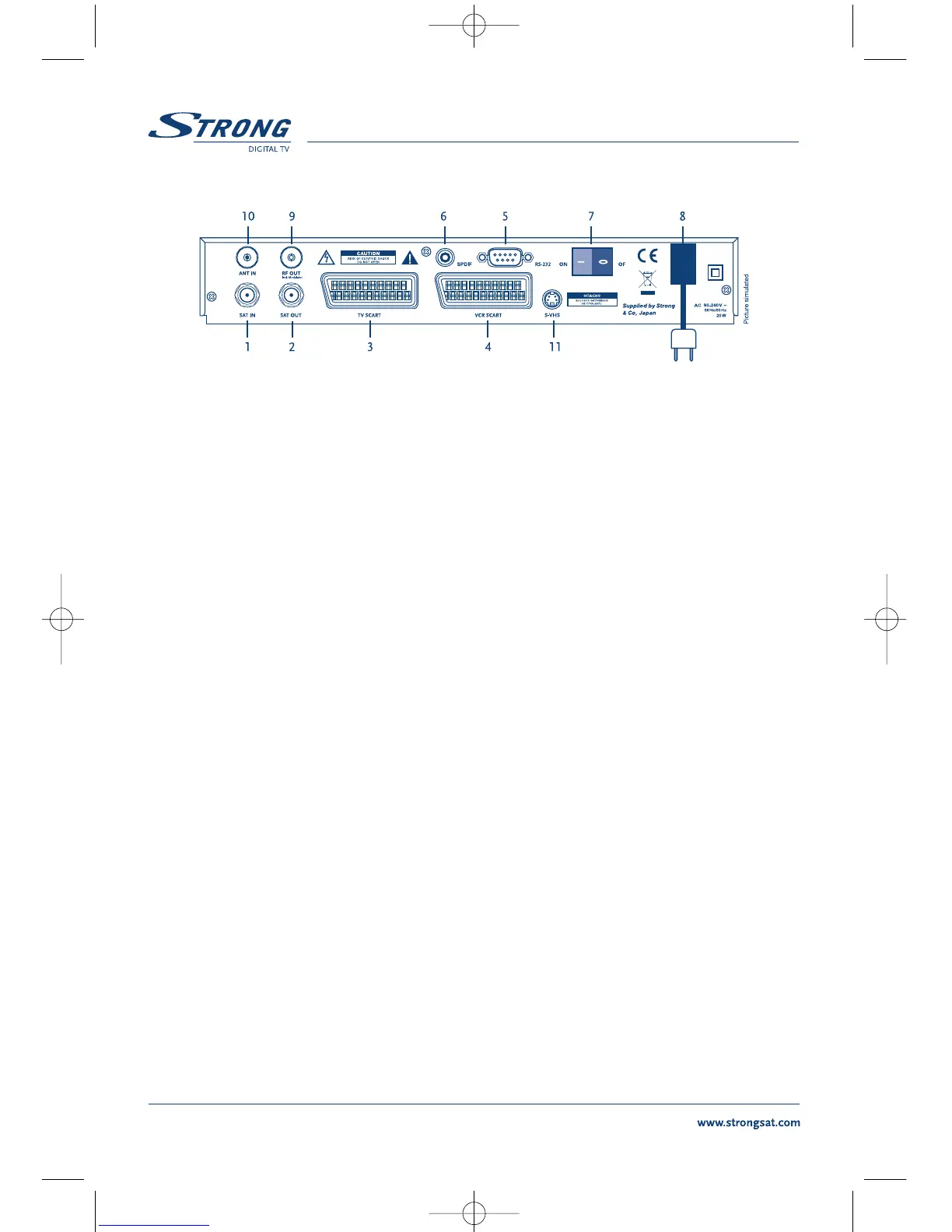

FIGURA 3. Pannello Posteriore
1. SAT IN
Ingresso segnale satellite.
2. SAT OUT
Uscita satellite. Vi dà la possibilità di collegare un ulteriore ricevitore (analogico o numerico).
3. Connettore TV SCART
Per collegare il ricevitore al TV.
4. Connettore VCR SCART
1
Per collegare il ricevitore al VCR usando un cavo SCART.
5. Porta Seriale RS-232
Questo porta seriale può essere usato per collegare il vostro PC con ricevitore, per trasfe-
rire le nuove versioni software.
6. Uscita Audio Digitale S/PDIF
1
Uscita coassiale per il collegamento del ricevitore ad un amplificatore audio digitale.
7. Interruttore Alimentazione ON/OFF
8. Cavo d’alimentazione
Il vostro ricevitore richiede un corrente di 90 ~ 240 V AC 50 ~ 60 Hz +/-5%.
9. RF OUT Incl. modulator
2
Uscita modulatore RF (IEC maschio). Da collegare con un cavo coassiale all'ingresso
d'antenna della vostra TV se quest'ultima è priva di presa SCART. Oppure potete inviare il
segnale modulato del ricevitore ad altri televisori della casa.
10. ANT IN
2
Ingresso antenna TV (IEC femmina). Collegare il cavo d'antenna a questo connettore per
miscelare il segnale modulato del ricevitore ai segnali TV.
11. S-VHS
2
Uscita S-VHS per collegare TV o VCR aventi questo tipo d'ingresso per garantire una miglior
qualità dell'immagine.
1
Solo sui modelli SRT 6010 y SRT 6015
2
Solo sul modello SRT 6015
