12 W / R “N”-range signal (A/ T)
13 R Heated oxygen sensor-2
14 Y/ R “D”-range signal (A/ T)
15 R / W “R”-range signal (A / T)
16 Lg / B A/ C SW signal
17 R / W EGR valve (stepper motor coil 4)
18 P / G Radiator fan relay
19 Y / Bl Fuel pump relay
20 —— ———
21 W / B “P”-range signal (A / T)
22 P / Bl Fuel level gauge
23 R/ B “L”-range signal (A/ T)
24 —— ———
1 V Malfunction indicator lamp
Vehicle speed sensor (M / T)
Output shaft speed sensor (+)
(A / T)
3 —— ———
4 G/ W Shift solenoid – A (A / T)
5 Gr Throttle position (TP) sensor
6 B/ W Ignition switch signal
7 Y/ B Data link connector
Output shaft speed sensor (–)
(A / T)
9 —— ———
10 G GND for HO2S-2
11 G/ Or Shift solenoid – B (A/ T)
12 —— ———
13 —— ———
14 —— ———
15 —— ———
16 Br Tachometer signal
17 B / Y Engine start signal
CON-
NECTOR
TERMINAL
WIRE
COLOR
CIRCUIT
CON-
NECTOR
TERMINAL
WIRE
COLOR
CIRCUIT
20
Br / Y
19
Br / W
C02
C01
C02
C03
Wire color
B : Black
B / Or : Black/ Orange
B / W : Black / White
B / Y : Black / Yellow
Bl : Blue
Bl / Or : Blue/ Orange
Bl / B : Blue / Black
Bl / R : Blue/ Red
Bl / Y : Blue / Yellow
Br : Brown
Br / W : Brown/ White
Br / Y : Brown/ Yellow
G : Green
G / Or : Green / Orange
G / R : Green/ Red
G / W : Green / White
Gr : Gray
Gr / R : Gray / Red
Lg / B : Lightgreen/Black
Lg / R : Lightgreen/ Red
P : Pink
P / Bl : Pink / Blue
P / G : Pink / Green
V : Violet
V / G : Violet / Green
V / R : Violet / Red
V / W : Violet/ White
W : White
W / B : White / Black
W / R : White/ Red
R : Red
R / B : Red / Black
R / Bl : Red / Blue
R / G : Red / Green
R / W : Red / White
R / Y : Red / Yellow
Y / B : Yellow / Black
Y / Bl : Yellow / Blue
Y / R : Yellow / Red
2
P
8
Bl

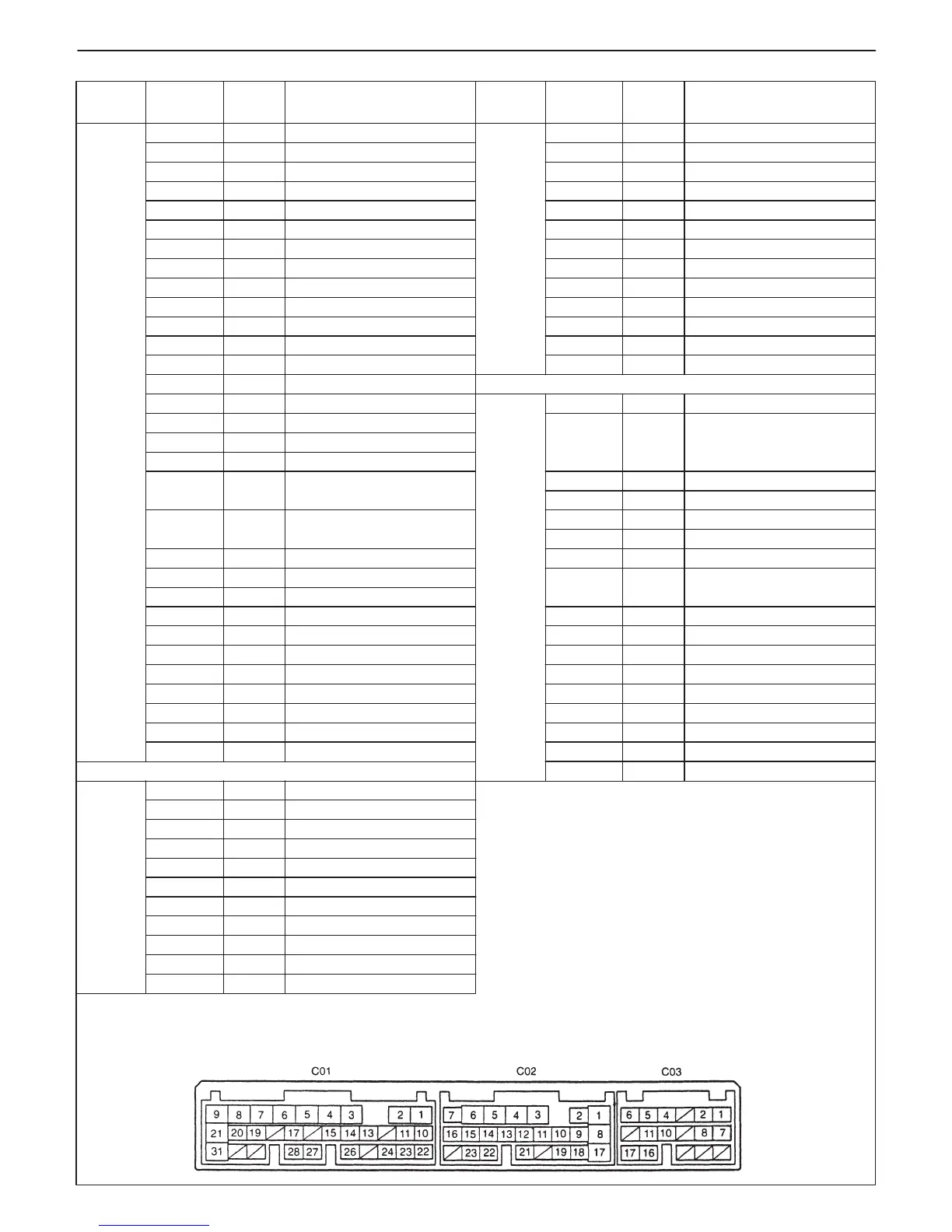

6E2-12 ENGINE AND EMISSION CONTROL SYSTEM (SFI FOR G13)
1 B Ground for ECM / PCM
2 B / Or Ground for drive circuit
3 B / Or Ground for drive circuit
4 V / R Canister purge valve
5 G/ W Power steering pressure switch
6 V/ W IAC valve
7 Bl Heater of HO2S-1
8 Bl / Or No.4 fuel injector
9 Bl/ R No.1 fuel injector
10 G Ground for sensor circuit
11 B / W CMP sensor
12 —— ———
13 R Heated oxygen sensor-1
14 Lg/ R Coolant temp. sensor
15 Gr / R Intake air temp. sensor
16 —— ———
17 Br / Y Electric load (+)
18 —— ———
IG coil assembly for
No.2 and 3 spark plugs
IG coil assembly for
No.1 and 4 spark plugs
21 Bl / B No.2 fuel injector
22 P Power supply for sensor
23 W CKP sensor (+)
24 B CKP sensor (–)
25 —— ———
26 G MAP sensor
27 —— ———
28 V / G Immobilizer indicator lamp
29 —— ———
30 —— ———
31 Bl / Y No.3 fuel injector
1 G / R A/ C compressor clutch
2 R / Y EGR valve (stepper motor coil 1)
3 R / G Data link connector
4 Lg / B Heater of HO2S-2
5 R/ B Power source
6 R/ B Power source
7 W Backup power source
8 R EGR valve (stepper motor coil 3)
9 R / Bl EGR valve (stepper motor coil 2)
10 Gr Ground for main relay
11 Y/ B “2”-range signal (A / T)
