FR - 6

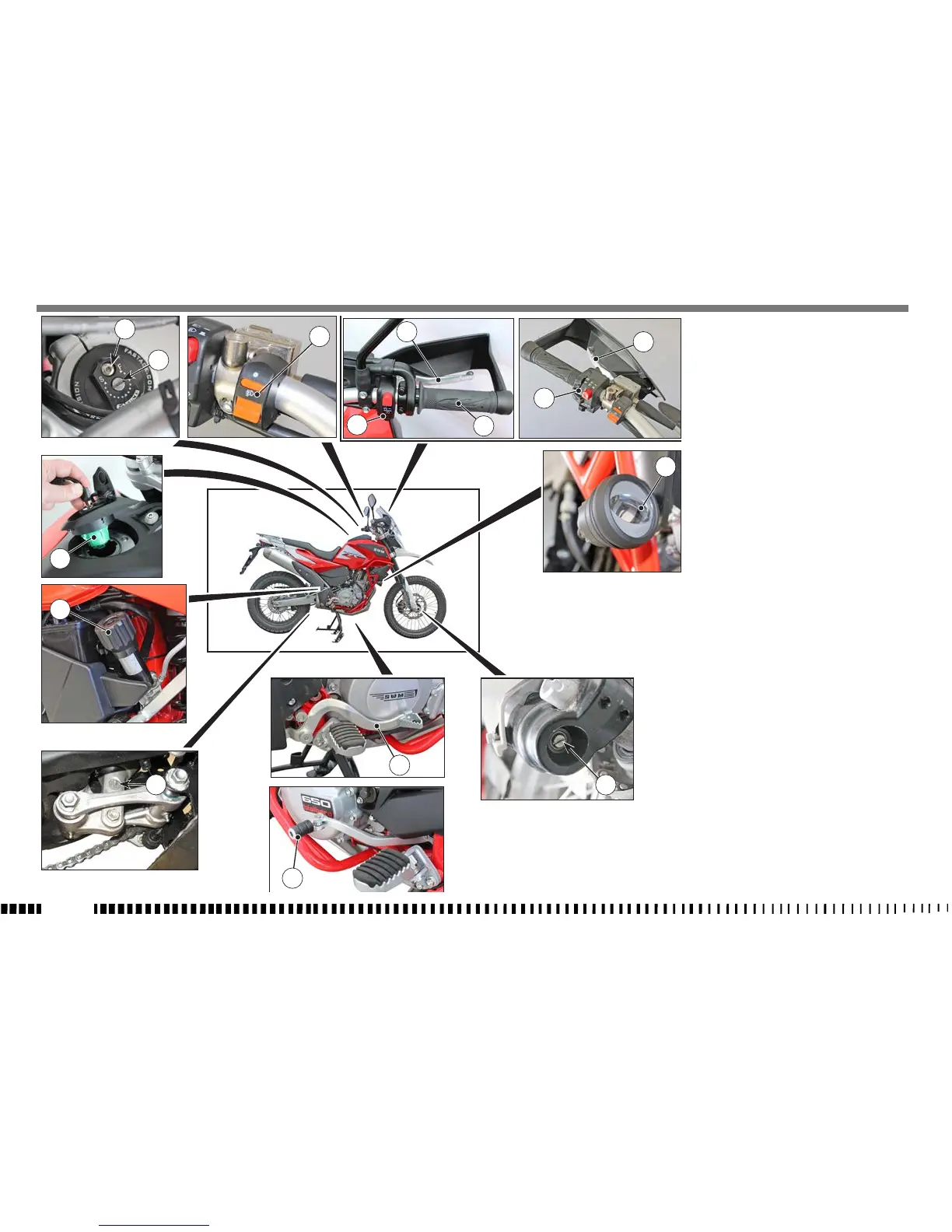

POSITION DES COMMANDES
1. Manette du frein avant
2. Poignée de gaz
3. Pédale commande frein arrière
4. Bouchon réservoir carburant
5. Commutateur droit (démarrage élec-
trique moteur)
6. Réglage précharge ressort amortis-
seur
7. Interrupteur feux longue portée
8. Réglage extension amortisseur
9. Commutateur gauche
10. Levier commande embrayage
11. Pédale de commande boîte de vitesses
12. Vis de sortie d’air de la tige de fourche
13. Réglage extension de la tige de fourche
14. Réglage compression pour tige
fourche.
15. Feux longue portée.
CLÉS
Deux clés sont livrées avec le motocycle,
(une de réserve) pour intervenir sur :
a) l’interrupteur d’allumage-blocage de
direction ;
b) bouchon réservoir d’essence ;
c) serrure de la selle.
