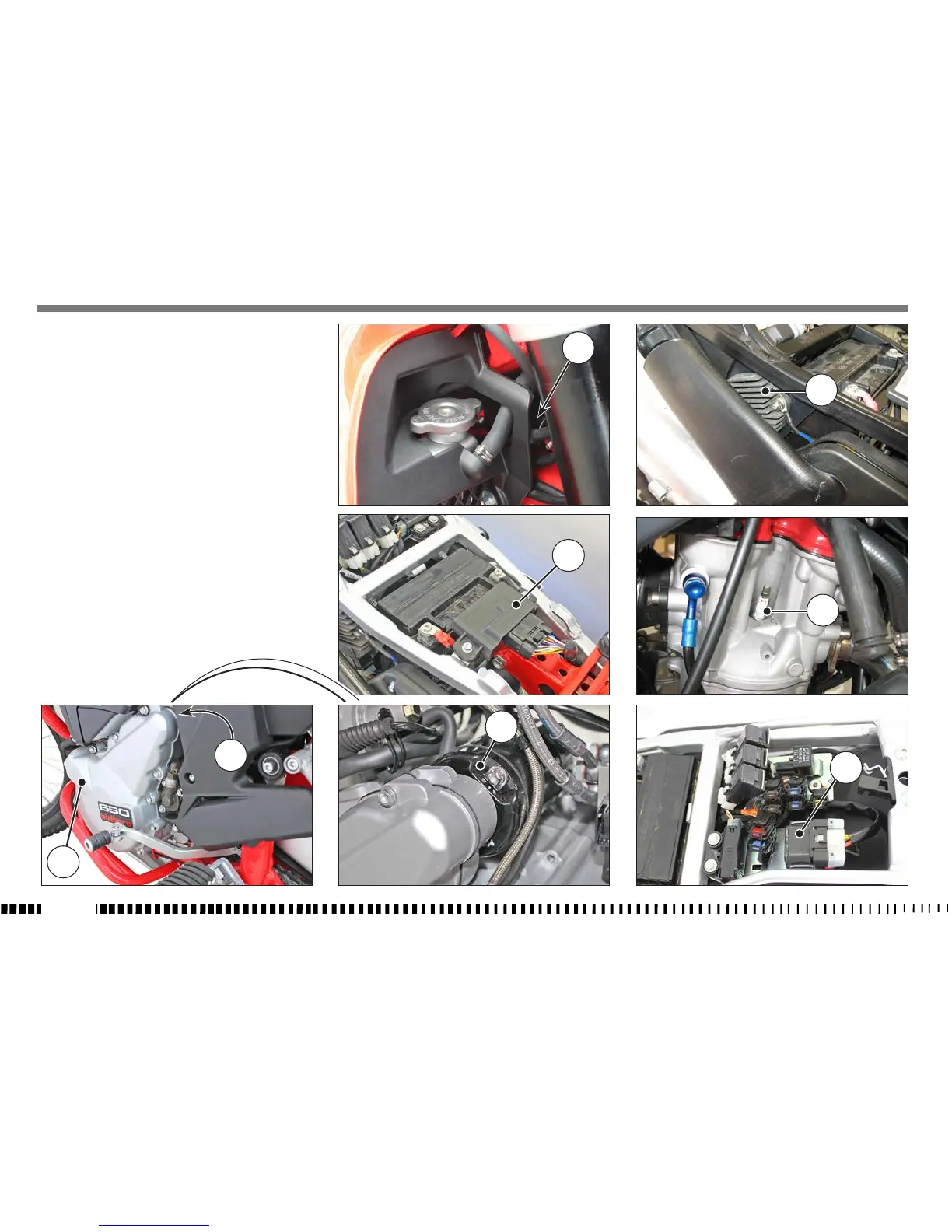

ANORDNUNG DER ELEKTRISCHEN BAUTEILE
Die Zündanlage besteht aus folgenden Bauteilen:
- Lichtmaschine (1) im Deckel der linken Gehäuse-
hälfte.
- Elektronische Zündspule (2) unter dem Kraftstoff-
tank.
- Steuerelektronik (3) unter der Sitzbank.
- Spannungsregler (4) an der rechten Seite des hin-
teren kleinen Rahmens.
- Zündkerze (5) rechts am Zylinderkopf.
- Anlassermotor 12V – 700W (6) hinter dem Motor-
zylinder.
- Fernrelais elektrische Startvorrichtung (7) am Si-
cherungshalter unter der Sitzbank.
