SWM Superdual E4 2017 - Ubicazione Componenti Elettrici

5
4
1
6
6
2
3
7
IT - 48

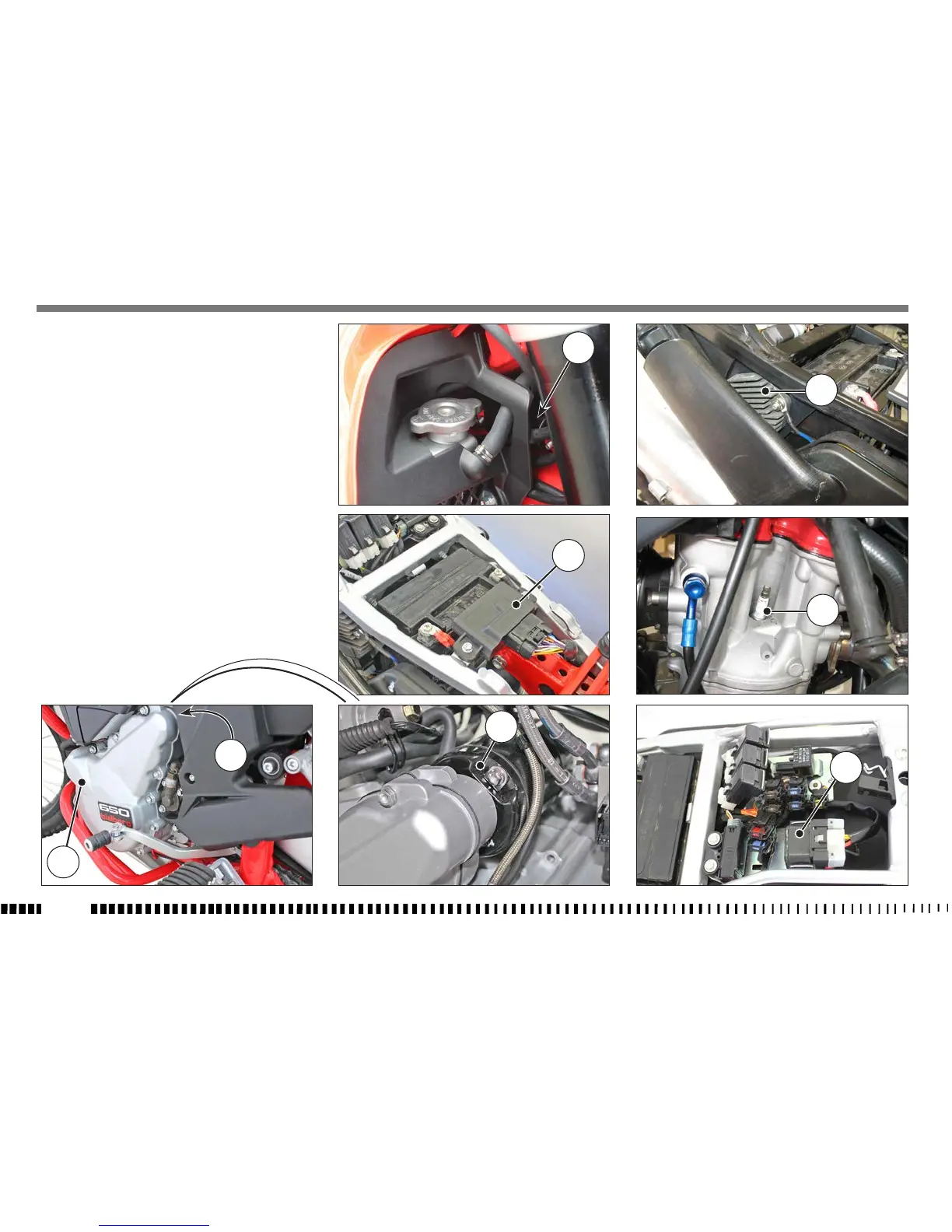

UBICAZIONE COMPONENTI ELETTRICI
L’impianto di accensione è composto dai seguenti
elementi:
- Generatore (1) all’interno del coperchio del semi-
carter sinistro;
- Bobina elettronica (2) sotto il serbatoio carburan-
te;
- Centralina elettronica (3) sotto la sella;
- Regolatore di tensione (4) sul lato destro del tela-
ietto posteriore;
- Candela accensione (5) sulla destra della testa ci-
lindro;
- Motorino di avviamento da 12V- 700W (6) dietro al
cilindro motore;
- Teleruttore avviamento elettrico (7) posto sulla
piastra portafusibili sotto la sella;
