FR - 32

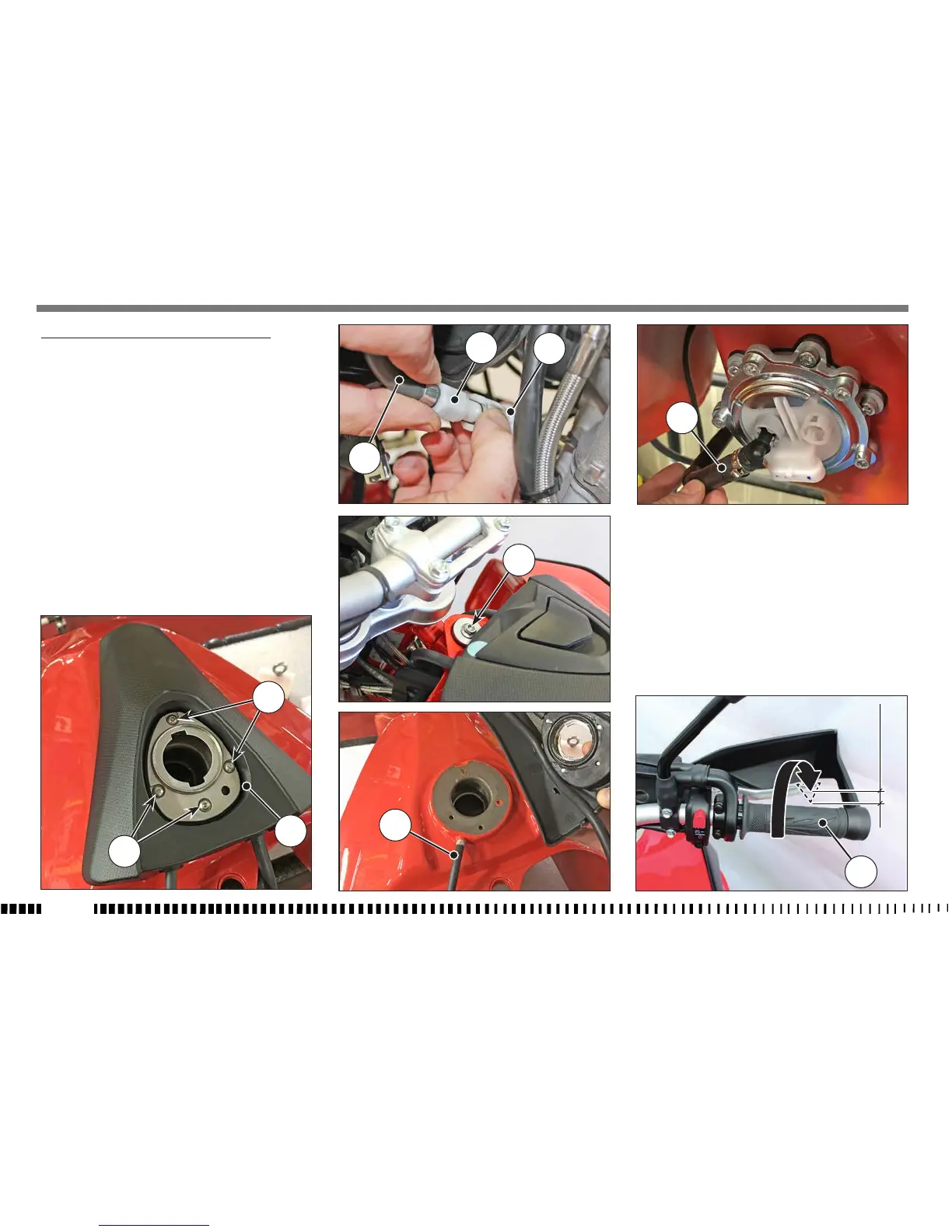

RÉGLAGE DU CÂBLE DE COMMANDE DES GAZ
Pour vérifier le réglage de la transmission du câble
de la poignée de gaz, procéder comme suit :
- Retirer le siège comme indiqué au paragraphe «
Commande du ltre à air »,
- appuyer sur la languette du raccord rapide (1) et
déconnecter les tuyaux (2) de raccordement des
deux côtés du réservoir,
- dévisser la vis (3) de xation du réservoir,
- dévisser les vis (4) et déplacer le couvercle (5)
sans le détacher,
- débrancher le tuyau (6) d’évacuation du réser-
voir,
- soulever le réservoir et détacher le tuyau (7) de
raccordement du corps papillon,
- retirer le réservoir,
- tourner la poignée (8) de l'accélérateur et contrô-
ler la présence d'un jeu de 2 mm environ ;
- dans le cas contraire, débloquer les contre-
écrous (9) et tourner les vis de réglage (10) (en
les dévissant, le jeu diminue, en les vissant le jeu
augmente) ;
- bloquer de nouveau les contre-écrous (9) :
- remonter le tout en procédant dans l’ordre in-
verse, en veillant à serrer les vis (4) à 4 Nm et la
vis (3) à 25 Nm,
