DE
DE - 45
REIFEN
Darauf achten, dass die Reifen immer den richtigen
Reifendruck haben. Der Reifendruck muss den An-
gaben aus der Tabelle "Technische Angaben" ent-
sprechen, die sich am Anfang der Bedienungs- und
Wartungsanleitung befindet.
Der Reifen muss gewechselt werden, wenn der Rei-
fen stärker als in der nachstehenden Tabelle ange-
geben abgenutzt ist.
MINDEST- PROFILSTÄRKE
VORN 2 mm
HINTEN 2 mm
BREMSEN
Die wichtigsten Bauteile der beiden Anlagen sind:
Der Hauptbremszylinder mit dem entsprechenden
Bremshebel (Vorderradbremse) oder Bremspedal
(Hinterradbremse), die Bremsleitungen, der Brems-
sattel, die Bremsscheibe und das ABS-Steuergerät.

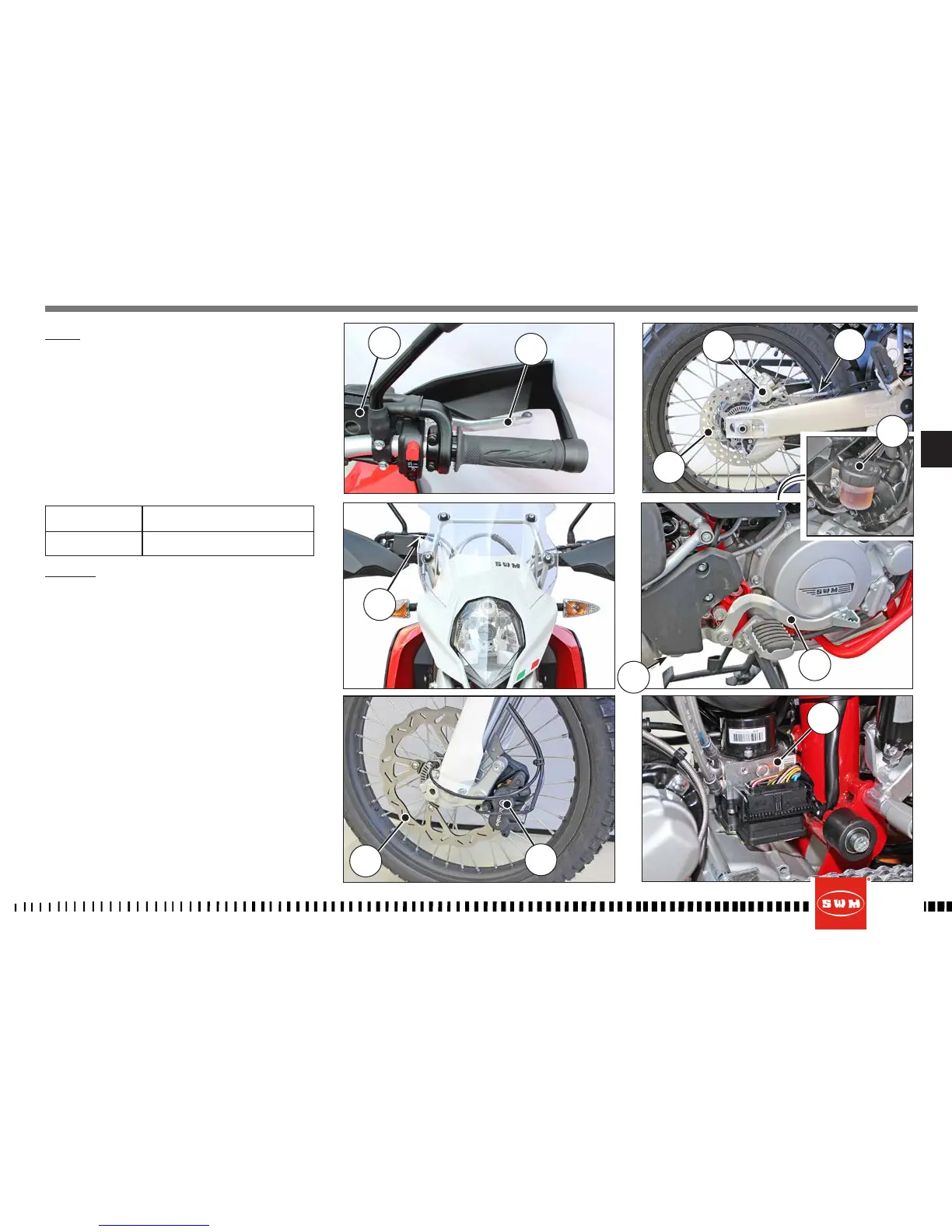

ZEICHENERKLÄRUNG
1. Bremshebel Vorderradbremse
2. Hauptbremszylinder Vorderradbremse mit
Bremsflüssigkeitsbehälter
3. Bremsleitung Vorderradbremse
4. Bremssattel Vorderradbremse
5. Bremsscheibe Vorderradbremse
6. Bremsflüssigkeitsbehälter Hinterradbremse
7. Bremsleitung Hinterradbremse
8. Bremssattel Hinterradbremse
9. Bremsscheibe Hinterradbremse
10. Hauptbremszylinder Hinterradbremse
11. Bremspedal Hinterradbremse
12. ABS-Steuergerät.
