DE - 50

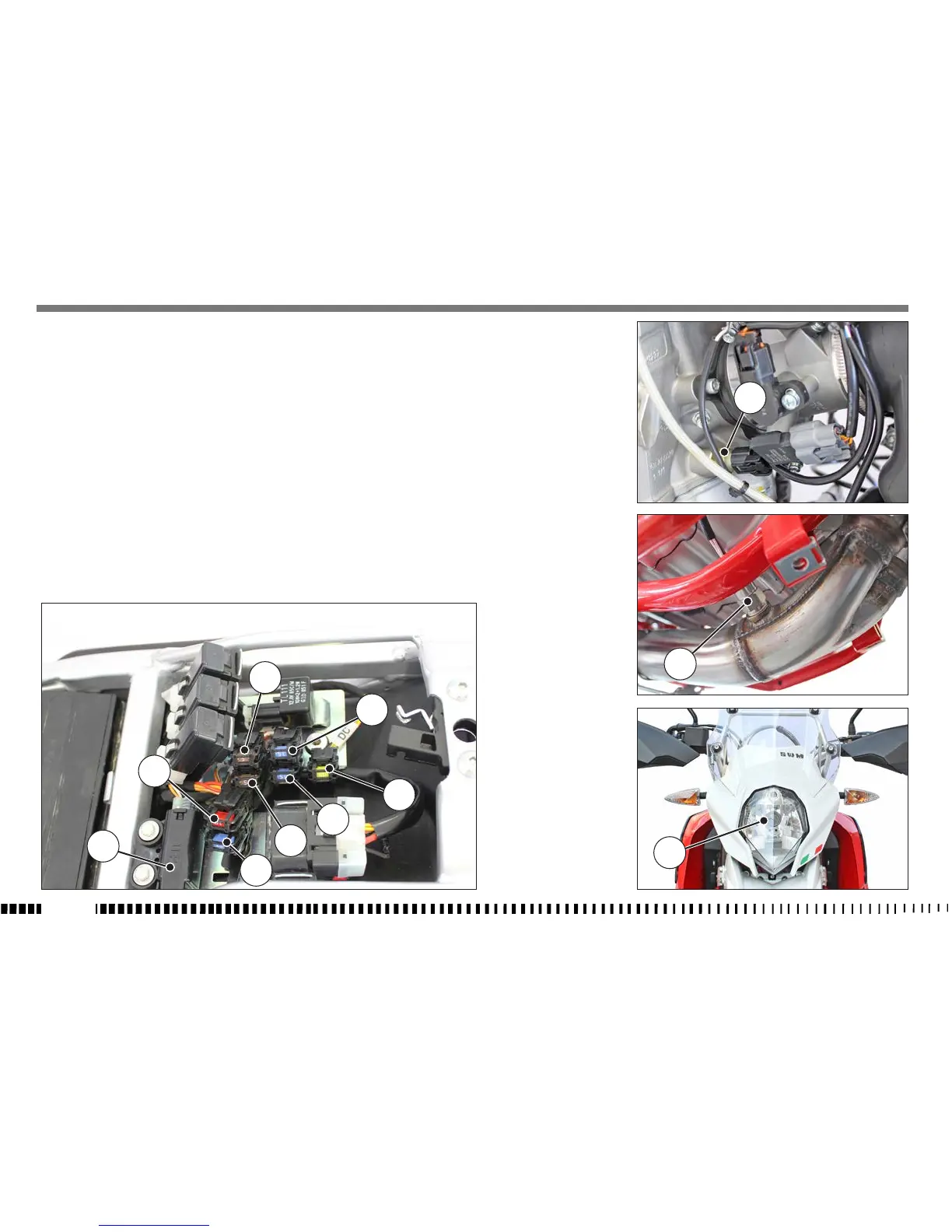

- Sicherungen am Befestigungsblech unter der Sitz-
bank.
- Sicherung (15) - 15A (Kabelschutzhülle markiert
mit Aufschrift “FP”): Kraftstoffpumpe, Zündspu-
le, Heizvorrichtung Lambdasonde, Einspritzdü-
se.
- Sicherung (15A) - 15A (Kabelschutzhülle markiert
mit Aufschrift “FM”): 12V Stromversorgung über
Zündschloss (Anlagen-Spannung), Standlicht.
- Sicherung (15B) - 20A (Kabelschutzhülle markiert
mit Aufschrift “FDC”): Kühlgebläse, Bremslicht,
Fernlicht, Abblendlicht, Blinker, Hupe, Stromver-
sorgung Armaturenbrett (Anzeige der Instru-
menten-Funktionen).
- Sicherung (15C) - 5A (Mantel für das Kabel mit
der Aufschrift “FSW”): Nebelscheinwerfer.
- ABS1- 15A (16) - (Mantel für das Kabel mit der
Aufschrift „ABS1”): Steuergerät-Schutz.
- ABS2- 10A (17) - (Mantel für das Kabel mit der
Aufschrift „ABS2”): Steuergerät-Schutz.
- ABS3- 5A (18) - (Mantel für das Kabel mit der
Aufschrift „ABS3”): 12V Schlüsselspannung Steu-
ergerät
- Kippsensor (19) (TS) am Befestigungsblech unter
der Sitzbank.
- Sensor (20) Kühlflüssigkeitstemperatur.
- Lambdasonde (21).
- Scheinwerfer (22) mit Zweifaden-Halogenlampe
12V-60/55W und Standlichtlampe 12V-5W.
