DE
DE - 55

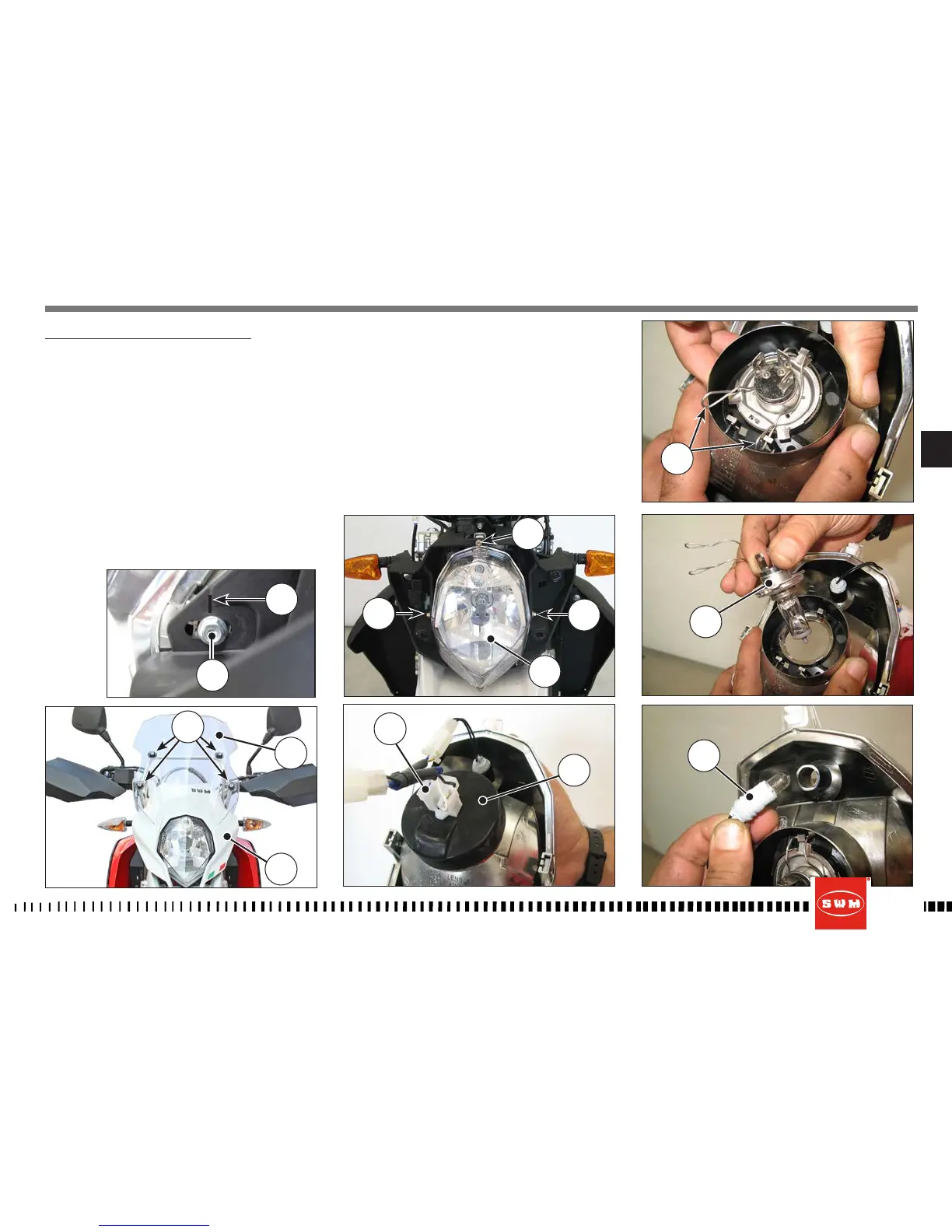

WECHSELN DER SCHEINWERFERLAMPEN
Um an die Scheinwerferlampen gelangen zu können,
wie folgt vorgehen:
- Die Schrauben (1) abschrauben und den Windab-
weiser (2) abnehmen.
- Die Verkleidung (3) durch Ziehen nach außen ab-
ziehen;
- Die drei Schrauben (4) abschrauben und den
Scheinwerfer (5) abnehmen.
- Den Kabelstecker (6) von der Lampe trennen.
- Die Gummikappe (7) abnehmen.
- Die Rückhaltefedern (8) an der Lampe aushaken
und die Lampe (9) herausziehen.
Anmerkung*:
Die Lampe (9) im Scheinwerfer ist eine Halogen-
lampe. Beim Auswechseln darauf achten, dass das
Glasteil der Lampe nicht mit bloßen Fingern ange-
fasst wird.
.Zum Auswechseln der Standlichtlampe (10) die
Lampe einfach aus der inneren Kappe ziehen.
Beim Wiedereinbau nach dem Wechseln muss dar-
auf geachtet werden, dass die Mitte der seitlichen
Schrauben (4) an der Markierung (C) an der Halte-
rung positioniert wird.
