7
8
4
3
11
2
1
5
10
9
13
12
14
6
15
ES - 6

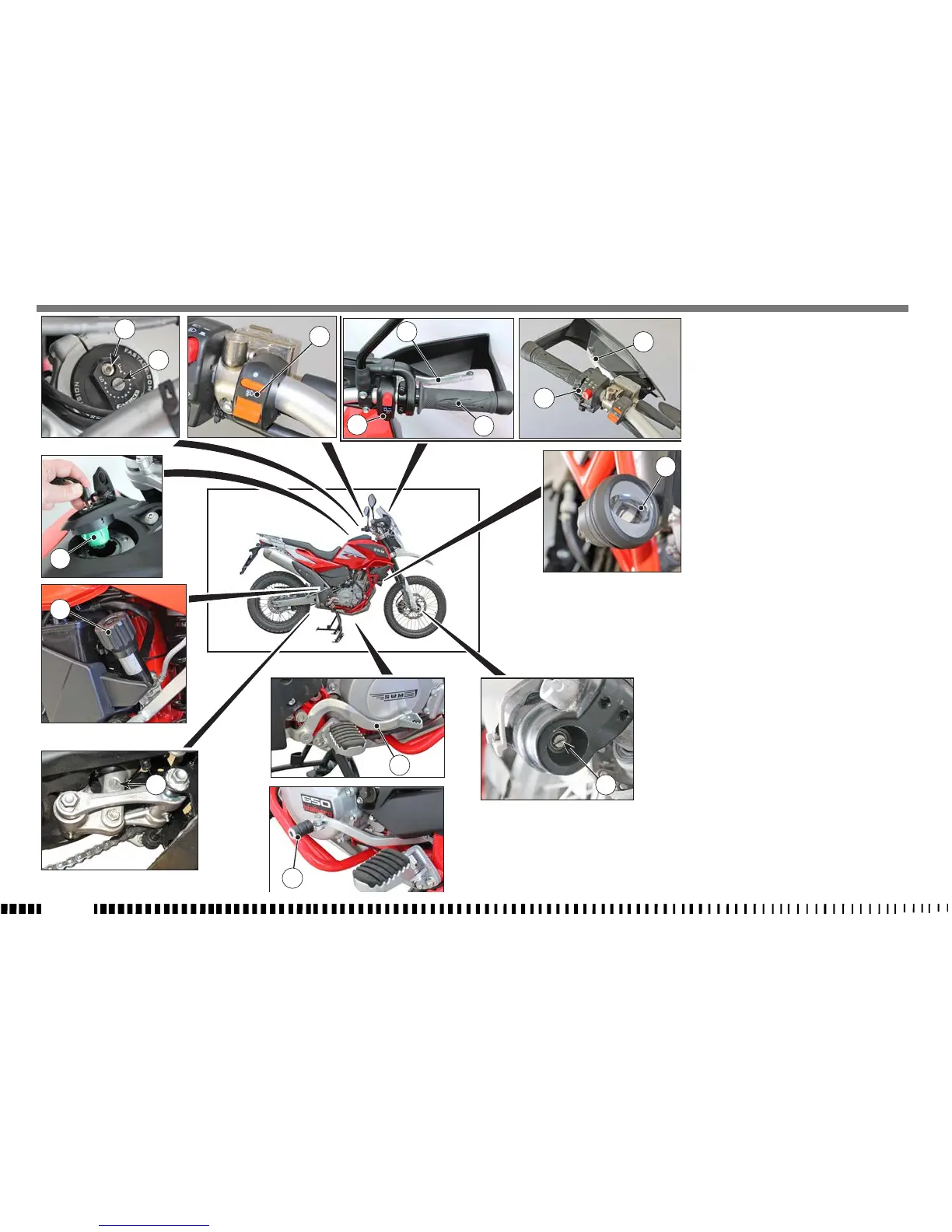

UBICACIÓN DE LOS MANDOS
1. Palanca mando freno delantero
2. Puño de mando del acelerador
3. Pedal mando freno trasero
4. Tapón depósito carburante
5. Conmutador derecho (arranque eléc-
trico del motor)
6. Ajuste precarga muelle amortiguador
7. Interruptor faros de largo alcance
8. Ajuste extensión amortiguador
9. Conmutador izquierdo
10. Palanca mando embrague
11. Pedal mando cambio de marchas
12. Tornillo de purga de aire de vástago
horquilla
13. Ajuste extensión para vástago horqui-
lla
14. Ajuste compresión para vástago hor-
quilla.
15. Faros de largo alcance.
LLAVES
Con la motocicleta se entregan dos llaves
(una de recambio) que permiten interve-
nir:
a) en interruptor de encendido-bloqueo del
manillar;
b) tapón depósito carburante;
c) cerradura asiento.
