UBICACIÓN COMPONENTES ELÉCTRICOS

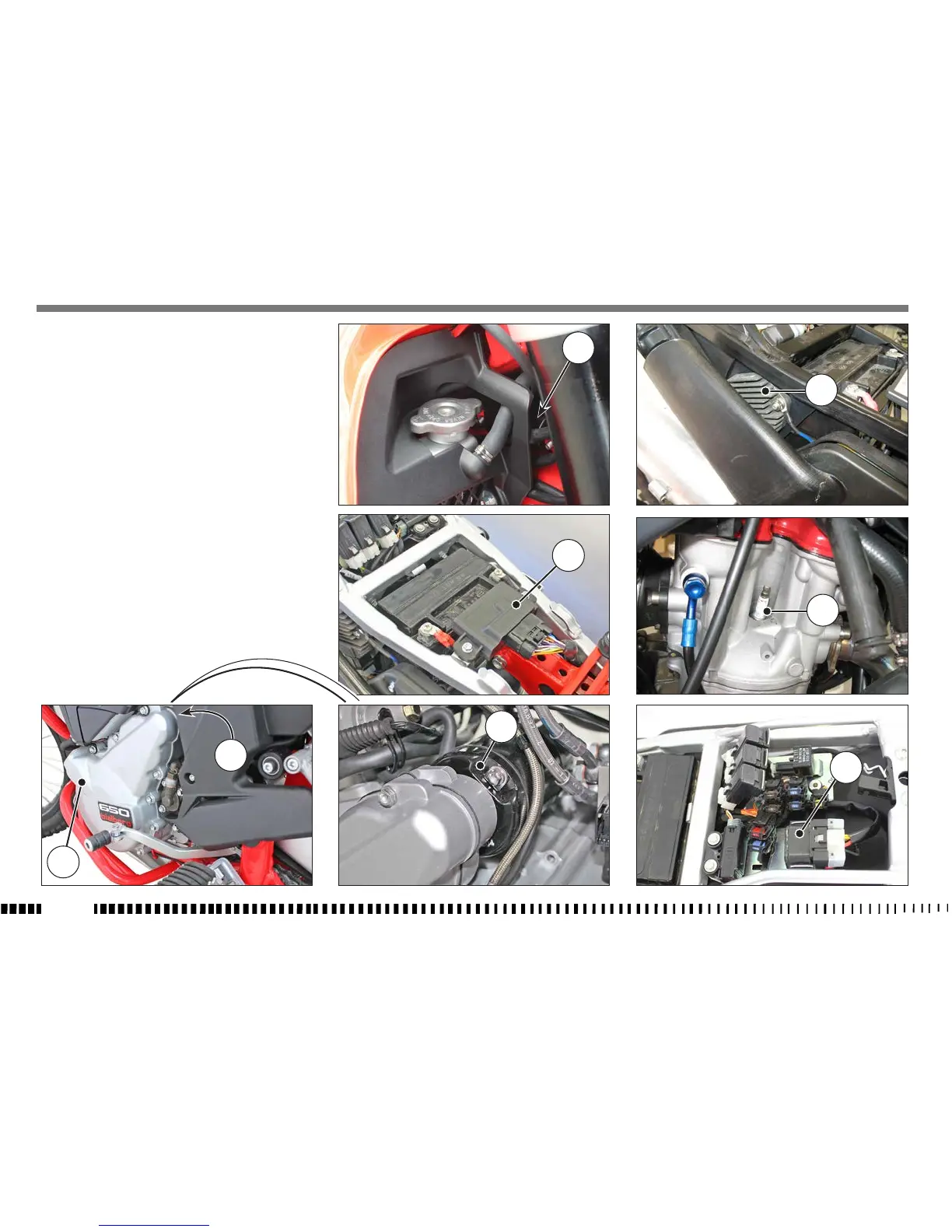

El sistema de encendido está integrado por los si-
guientes elementos:
- Generador (1) dentro de la tapa del semicárter iz-
quierdo;
- Bobina electrónica (2) debajo del depósito de car-
burante;
- Centralita electrónica (3) debajo del asiento;
- Regulador de tensión (4) en el lado derecho del
bastidor trasero;
- Bujía de encendido (5) a la derecha de la culata
cilindro;
- Motor de arranque 12V-700W (6) detrás del cilin-
dro del motor;
- Telerruptor de arranque eléctrico (7) ubicado en la
placa portafusibles debajo del asiento;
