SWM Superdual E4 2017 - Page 302

21
15
15A
15B
15C
16
17
18
19
20
22
ES - 50

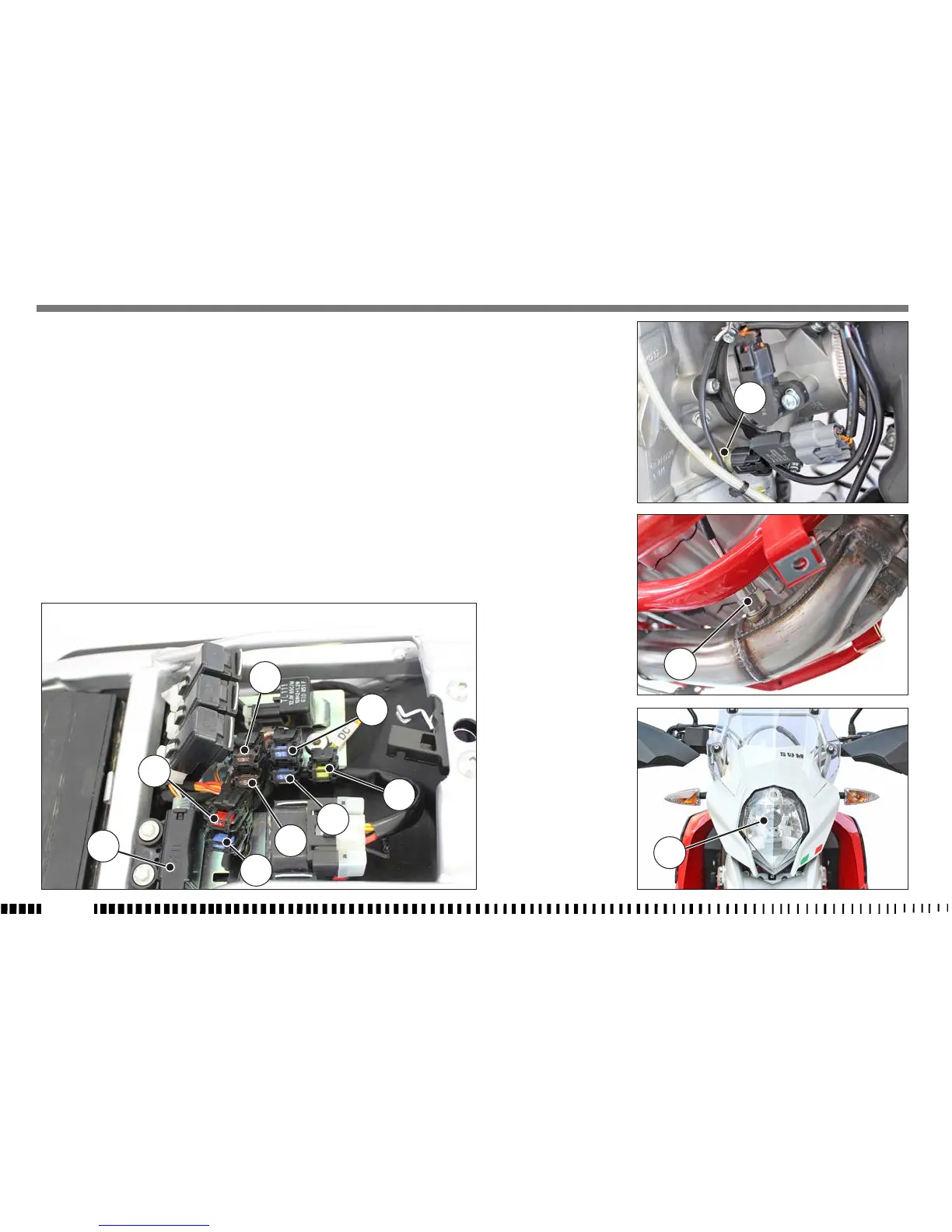

- Fusibles ubicados en la placa portadispositivos de-
bajo del asiento;
- Fusible (15) - 15A (funda del cable marcada con la
letra “FP”): bomba de combustible, bobina A.T.,
calentador de sonda lambda, inyector;
- Fusible (15A) - 15A (funda del cable marcada con
la letra “FM”): 12V con el encendido en tensión
(tensión de sistema eléctrico), luces de posición;
- Fusible (15B) - 20A (funda del cable marcada con
la letra “FDC”): ventilador trasero, luces de stop
traseras, luces de cruce, luces de carretera, in-
termitentes, avisador sonoro, alimentación sal-
picadero (visualización funciones instrumento).
- Fusible (15C) - 5A (cubierta del cable distinguida
por la inscripción «FSW»): faros antiniebla;
- ABS1- 15A (16) - (cubierta del cable distinguida
por la inscripción “ABS1”): Protección de la cen-
tralita.
- ABS2- 10A (17) - (cubierta del cable distinguida
por la inscripción “ABS2”): Protección de la cen-
tralita.
- ABS3- 5A (18) - (cubierta del cable distinguida
por la inscripción “ABS3”): 12 V bajo llave centra-
lita.
- Sensor de caída (19) (TS) ubicado en la placa porta
dispositivos debajo del asiento;
- Sensor (20) temperatura de refrigerante;
- Sonda Lambda (21);
- Proyector (22) con bombilla halógena biluz de 12V-
60/55W y bombilla de luces de posición de 12V-5W;
