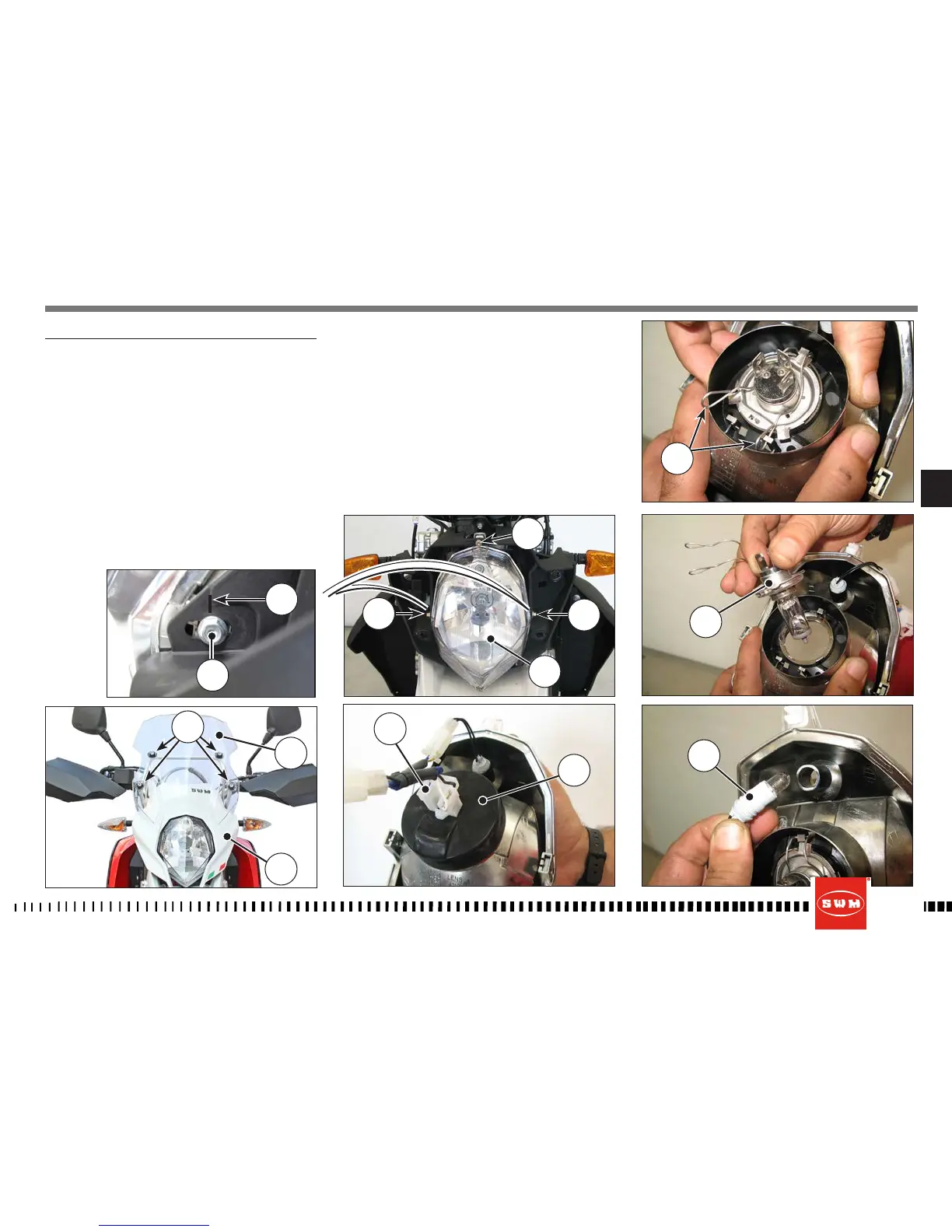

SUSTITUCIÓN DE LAS BOMBILLAS DEL FARO DELANTERO
Para acceder a las bombillas del faro delantero,
debe procederse del modo siguiente:
- Desenroscar los tornillos (1) y quitar el reparo (2).
- Quitar la máscara (3) tirando hacia afuera;
- desatornillar los tres tornillos (4) y quitar el faro (5);
- desenchufar el conector (6) de la bombilla;
- quitar la caperuza de goma (7);
- desenganchar las pinzas (8) de retención de la bom-
billa y extraer la bombilla (9);
Nota*:
La bombilla (9) del faro delantero es halógena; al
sustituirla, asegurarse de no tocar con las manos
desnudas la parte de vidrio.
Para sustituir la bombilla de las luces de posición,
(10) basta quitarla del casquete interno.
Una vez realizada la sustitución, montarla de nue-
vo prestando atención para colocar el centro de los
tornillos laterales (4) en la marca (C) presente en el
soporte.
