sylber DEVYL Bx 11 MTN - Aceder à Placa Eletrónica E de Modulação

100
PORTUGUÊS

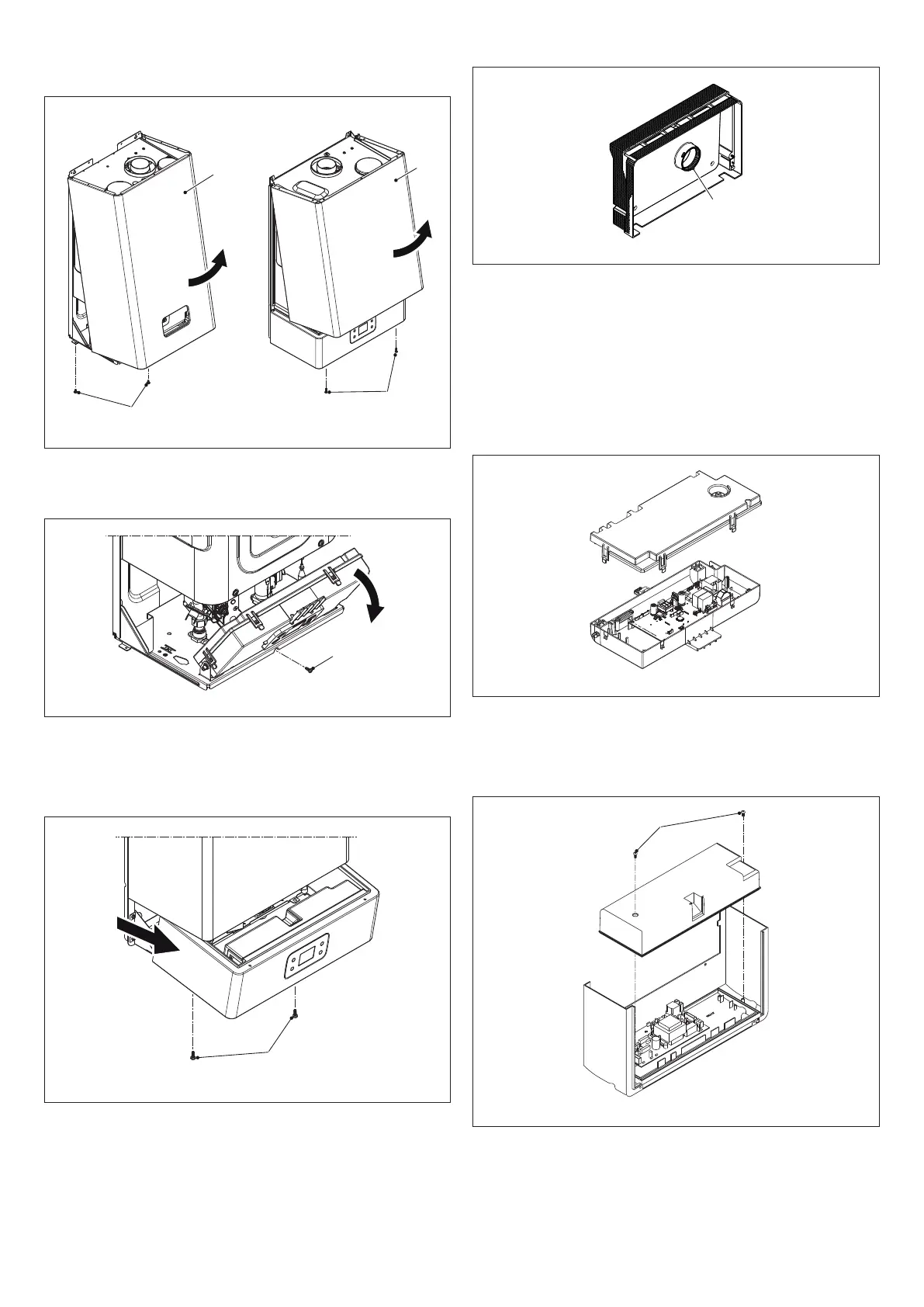

- remova os dois parafusos B
- desloque o revestimento C para a frente
- mova o revestimento
C para cima, soltando-o dos ganchos superiores
Modelos 11-13 Modelos 17
B
C
C
B
Fig. 44
Modelos 11-13
Para aceder ao painel de controlo, remova o parafuso de fixação
D e
rode-o
D
Fig. 45
Modelos 17
Para abrir o painel de controlo, faça as seguintes operações:
- remova os parafusos
C
- faça deslizar o painel de controlo para fora e faça-o rodar até à posição
de bloqueio
D
Fig. 46
Quando concluir as operações acima descritas, volte a montar tudo,
atuando no sentido contrário.
b
Ajunta F deve estar sempre na sua sede original.
F
Fig. 47
6.3 Aceder à placa eletrónica e de modulação
b
Antes de realizar qualquer operação no aparelho, desligue a ali-
mentação elétrica usando o interruptor unipolar presente na linha
elétrica de alimentação.
Modelos 1
1-13
- Para aceder ao equipamento eletrónico, desmonte o revestimento e
rode o painel de controlo
- retire a tampa e, em seguida, aceda à placa.
Fig. 48
Modelos 17
- Para aceder ao equipamento eletrónico, remova o revestimento e ex
-
traia o painel de controlo
-
remova os dois parafusos
G
- remova a tampa e, em seguida, aceda à placa.
G
Fig. 49
