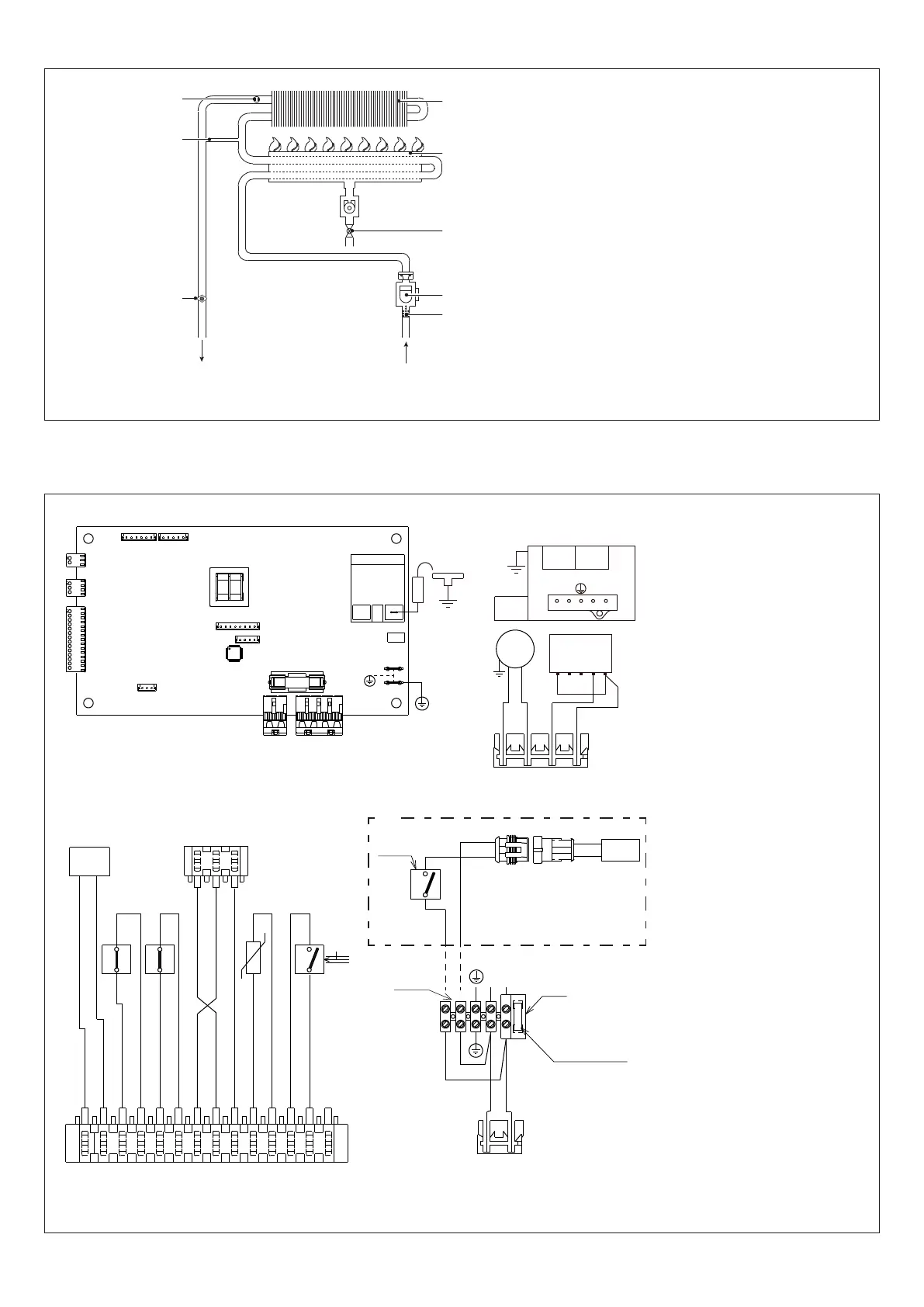

2.2 Hidraulikus kör
UAC
EAF
3
2
1
8
7
6
5
4
1 Határoló termosztát
2 By-pass (Csak az alábbi modelleknél 11-13
ESI)
3 NTC szonda
4 Hőcserélő
5 Égő
6 Gázszelep
7 Áramláskapcsoló
8 Szűrő
UAC Melegvíz-kimenet
EAF Hidegvíz-bemenet
ábra 3
2.3 Több eres kapcsolási rajz
MEGJEGYZÉS: AZ L-N POLARIZÁCIÓ JAVASOLT
E.A./R.
X2
X1
X4
TR2
X9
X8
X7
CN1
F1=2A
X5
X6
X3
TR1
IWH02
VG
2
1
3
4
MOD
pk
OPE OPE
3 421
4
5
3
1
2
bl
V
br
br
bl
X2
1
14
gy
gy
bk
bk
w
w
gy (OUT)
bl (+)
or (-)
r
r
pu
pu
MOD
T.B.
F.L.
-t°
S.S.
PAD
or (-) gy (OUT) bl (+)
1
3
T.L.
X4
2
1
X1
LN
230 V
F= 3.15A
M5
RFS
br bl
bl
br
bk
bl
w
w
bl bk
TAG
230 V
aux
(*)
IWH02  Vezérlésirajz
CN1-X1-X9 Csatlakozó konnekto-
rok
TR1 Transzformátor
TR2  Gyújtásátalakító
F  3.15Akülsőbiztosíték
F1 2A biztosíték
E.A./R.  Lángőr-/gyújtóelektróda
M5  Kapocsléckülsőbeköté-
sekhez:
230V
V  Ventilátor
VG Gázszelep
OPE Gázszelep operátor egység
MOD Modulátor
T.B.  Égőfejtermosztát
T.L. Határoló termosztát
PAD Analóg differenciálnyo-
más-kapcsoló
S.S.  Használativízkörhőmér-
séklet-érzékelője
(NTC)
F.L.  HMVáramláskapcsoló
TAG (*) Fagymentesítőtermosztát
RFS (*) Fűtőszálellenállása
pu lila
r piros
bk fekete
gy  szürke
pk rózsaszín
bl kék
br barna
w fehér
or narancs
(*)  Csakkültérretelepíthetőmo-
dellek esetén
ábra 4
