sylber DEVYL Bx 11 MTN - Descrizione Dellapparecchio; Attacchi; Modelli Per Installazione Interna

5
ITALIANO
2 DESCRIZIONE DELL’APPARECCHIO

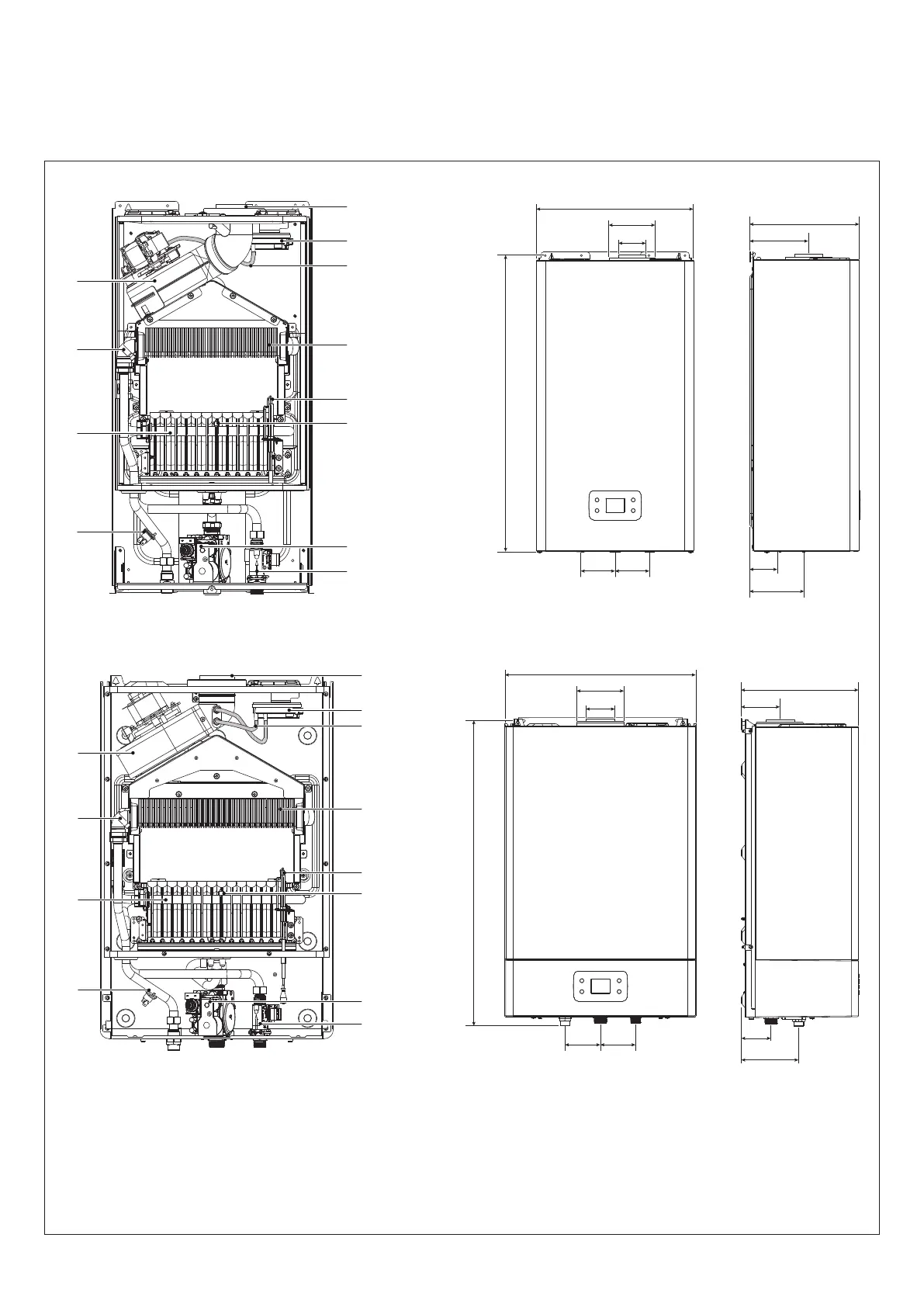

2.1 Elementi funzionali dell’apparecchio / Dimensioni d'ingombro ed attacchi
2.1.1 Modelli per installazione interna
Modelli 11-13
127
237
60
118
340
ø60
74 74
ø100
642
4
5
6
7
8
9
11
10
12
3
2
1
Modelli 17
4
3
2
1
5
6
7
8
9
11
10
12
81
240
62
120
400
ø60
74 74
ø100
640
1 Termostato limite
2 Bruciatore
3 Sonda NTC
4 Ventilatore
5 Scarico fumi
6 Pressostato aria
7 Pressione/depressione
8 Scambiatore
9 Elettrodo accensione/rilevazione
10 Termostato bruciatore
11 Valvolagas
12 Flussostato acqua
Fig. 1
