2 DESCRIPTION DE L’APPAREIL

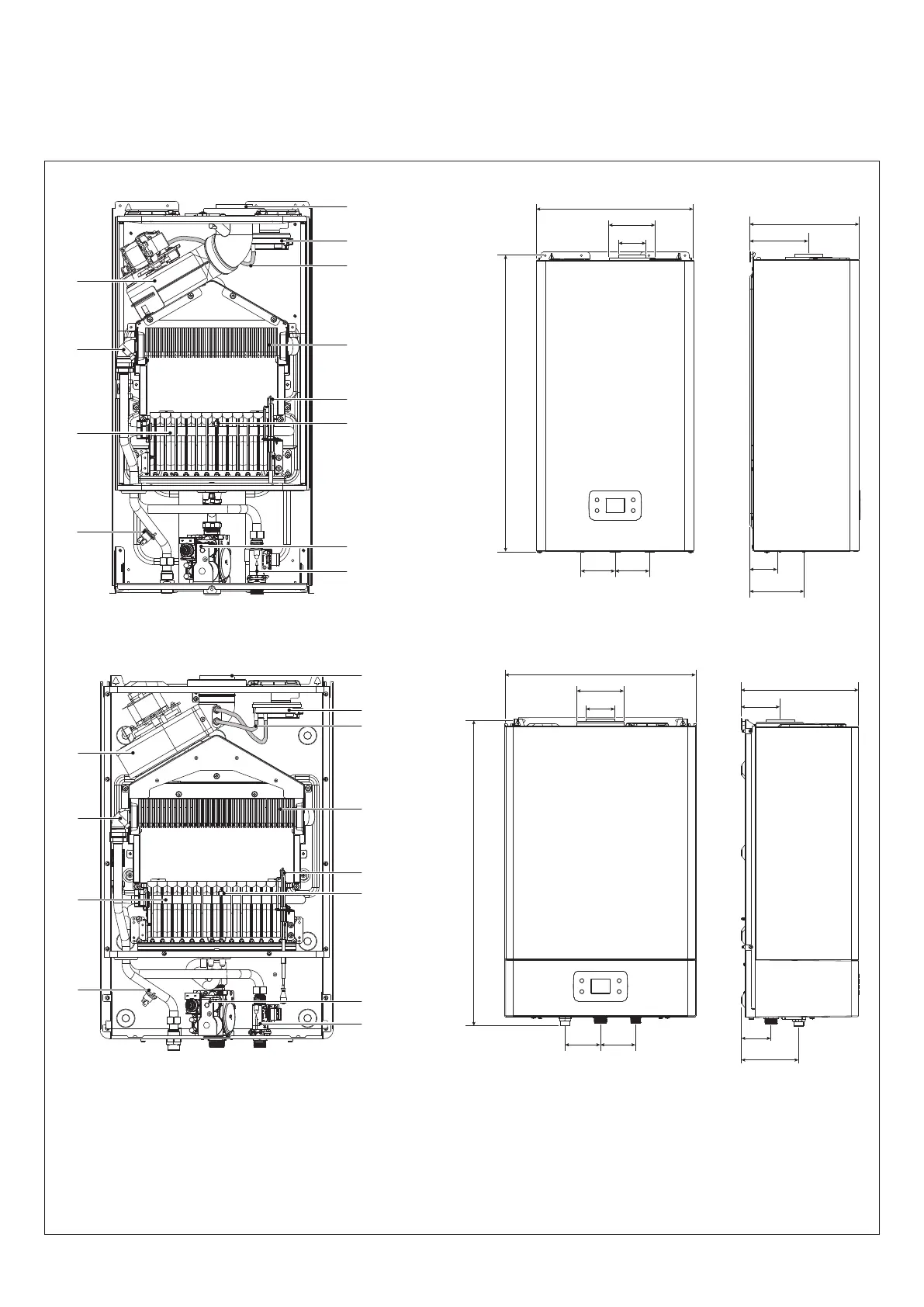

2.1 Éléments fonctionnels de l’appareil / Dimensions d'encombrement et xations
2.1.1 Modèles pour installation intérieure
Modèles 11-13
127
237
60
118
340
ø60
74 74
ø100
642
4
5
6
7
8
9
11
10
12
3
2
1
Modèles 17
4
3
2
1
5
6
7
8
9
11
10
12
81
240
62
120
400
ø60
74 74
ø100
640
1 Thermostat limite
2 Brûleur
3 Sonde NTC
4 Ventilateur
5 Évacuation fumées
6 Pressostat d’air
7 Pression/dépression
8 Échangeur
9 Électrode allumage / détection
10 Thermostat du brûleur
11 Vannegaz
12 Fluxostat eau
Fig. 1
