sylber DEVYL Bx 11 MTN - Modelos para Instalação Exterior

86
PORTUGUÊS

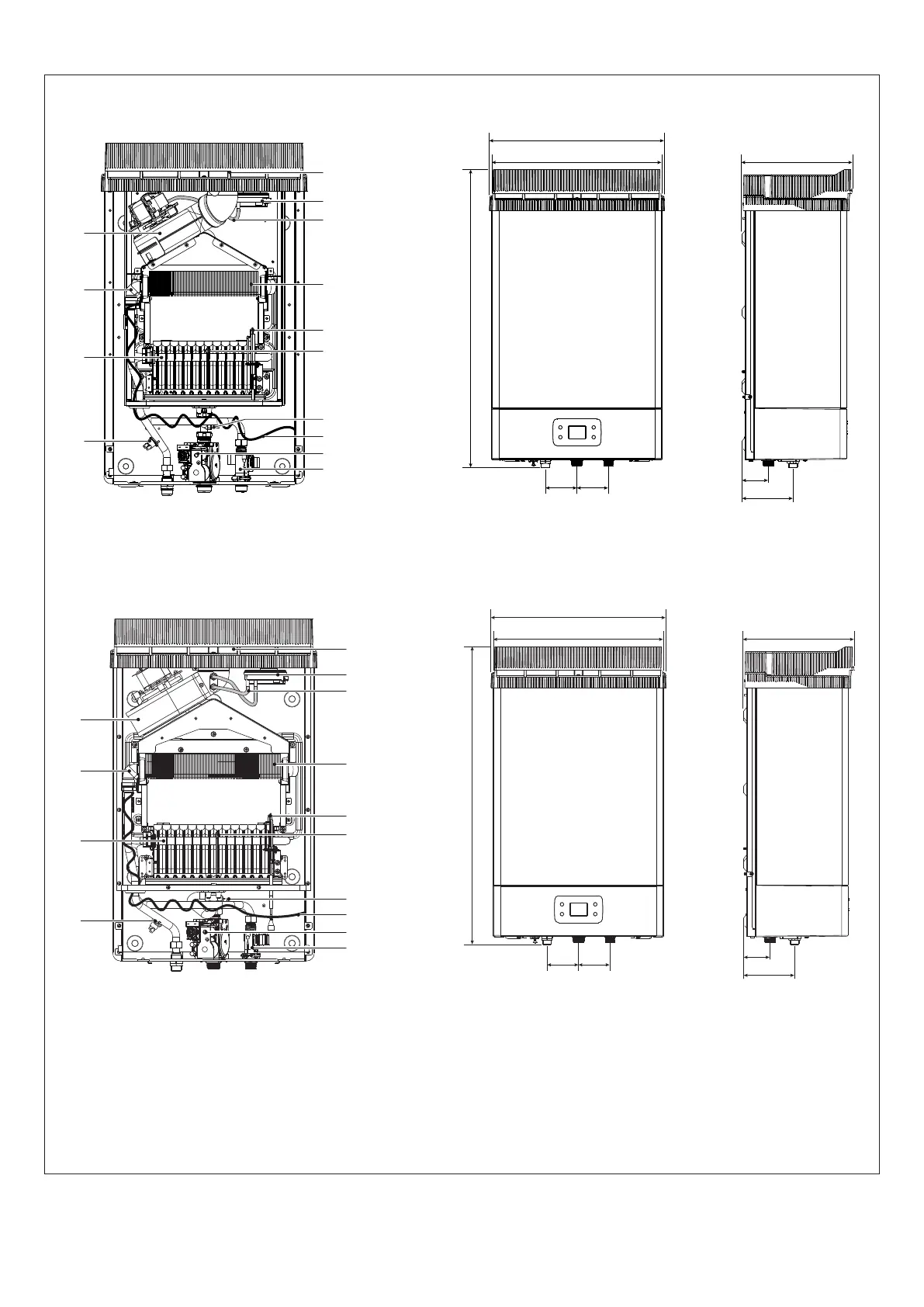

2.1.2 Modelos para instalação exterior
Modelos 11-13
400 260
408
699
62
120
74 74
11
12
13
14
10
9
8
7
6
5
1
2
3
4
Modelos 17
400 260
408
699
62
120
74 74
11
12
13
14
10
9
8
7
6
5
1
2
3
4
1 Termóstato limite
2 Queimador
3 Sensor NTC
4 Ventilador
5 Evacuação de fumos
6 Pressostato de ar
7 Pressão/depressão
8 Permutador
9 Elétrodo acendimento/observação da chama
10 Termóstato do queimador
11 Termóstato anticongelamento
12 Resistência do cabo de aquecimento
13 Válvula de gás
14 Fluxostato de água
Fig. 2
