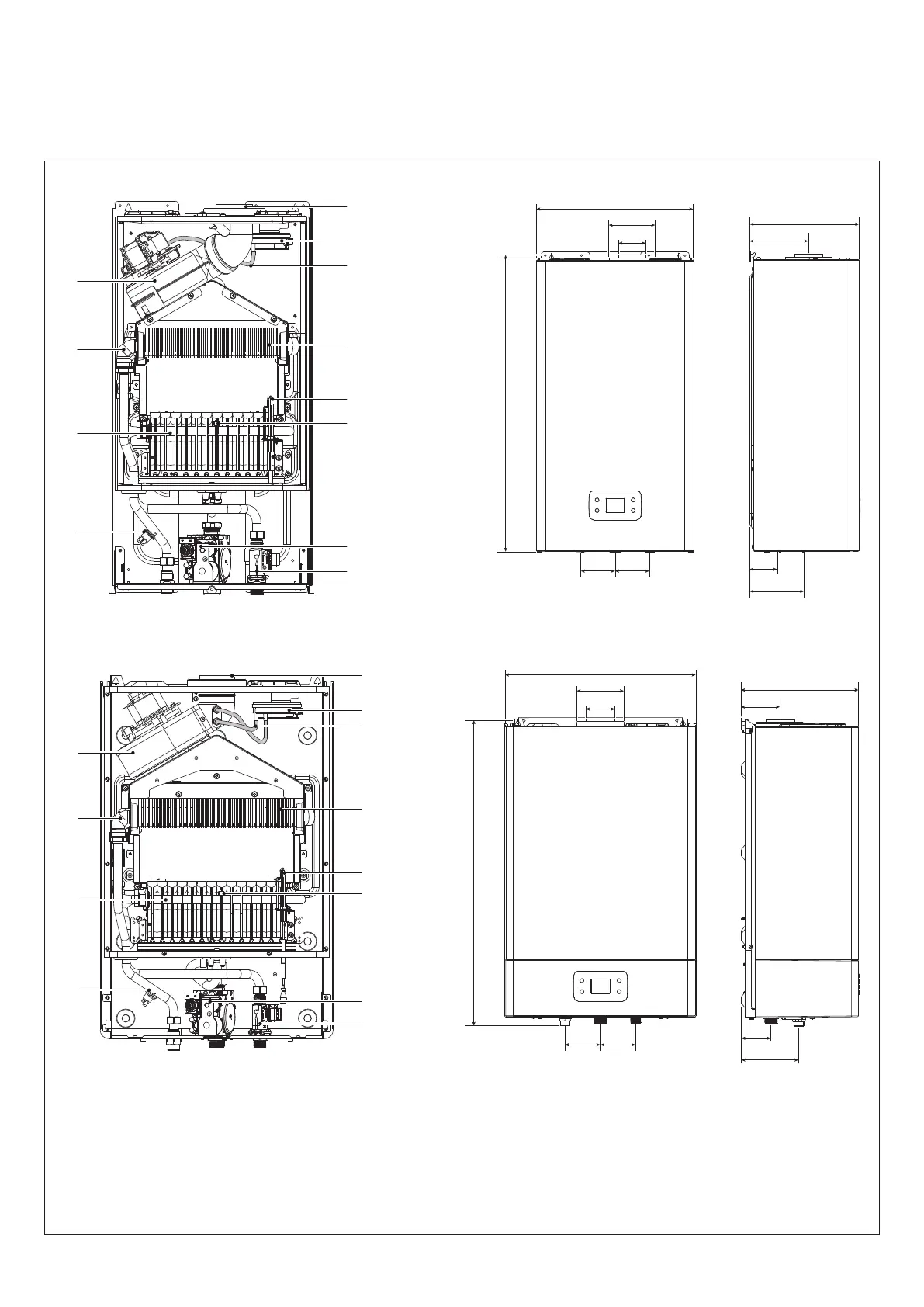

2 DESCRIÇÃO DO APARELHO
2.1 Elementos funcionais do aparelho / Dimensões totais e ligações
2.1.1 Modelos para instalação interior
Modelos 11-13
127
237
60
118
340
ø60
74 74
ø100
642
4
5
6
7
8
9
11
10
12
3
2
1
Modelos 17
4
3
2
1
5
6
7
8
9
11
10
12
81
240
62
120
400
ø60
74 74
ø100
640
1 Termóstato limite
2 Queimador
3 Sensor NTC
4 Ventilador
5 Evacuação de fumos
6 Pressostato de ar
7 Pressão/depressão
8 Permutador
9 Elétrodo acendimento/observação da chama
10 Termóstato do queimador
11 Válvuladegás
12 Fluxostato de água
Fig. 1
